Von Combox (-2013/02) zu ATM

PS: Ich weis nicht wer die QUELLE dieser Info ist, ich habe hier Dokument ohne Name und Copyright.
Bitte melden wer auf eine Quellenangabe besteht!








Als Kabel ist ein Netzwerkkabel zu empfehlen, leicht zu verlegen und günstig und bieten ausreichend Adern.

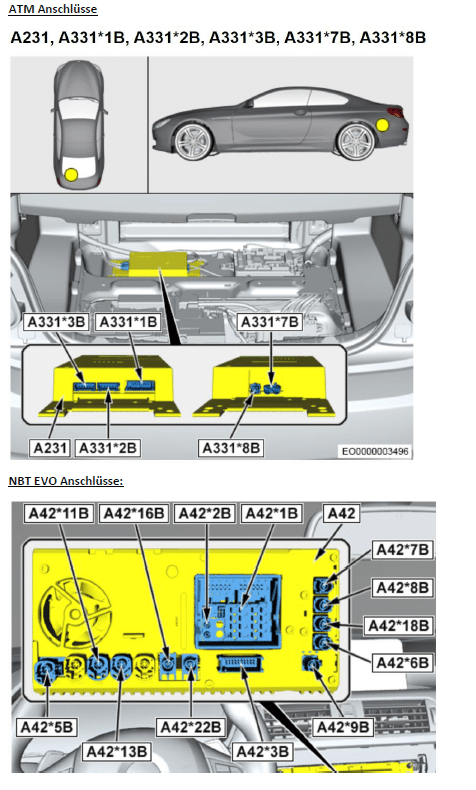

Stecker A42*3B am EVO und A331*1B sind OABR Stecker und benötigen NanoMQS Pins!

Es werden 14 NanoMQS Pins benötigt insgesamt.

Mikrofon Fahrer wird vom Evo zum ATM geleitet und dort durchgeschleift zum Mikrofon.

(Damit im Notfall das Mikrofon auch ohne Headunit funktionsfähig wäre)

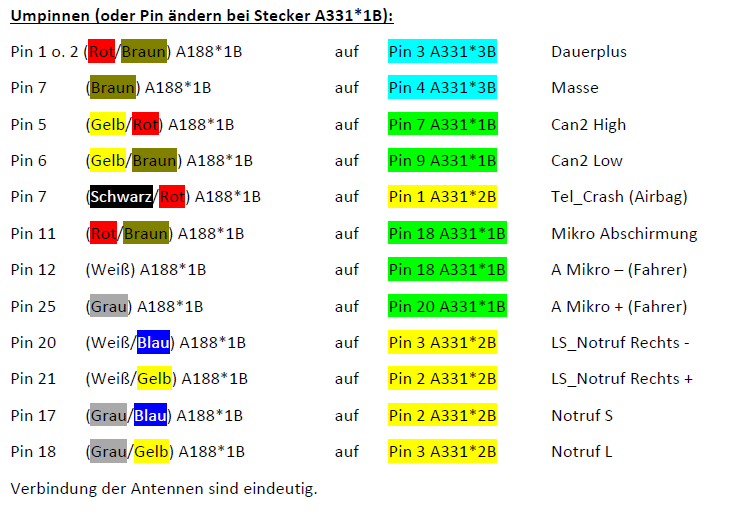

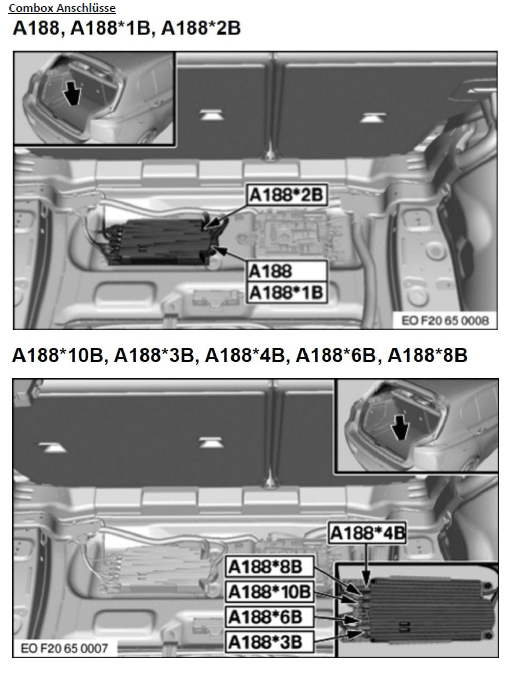

An der Combox liegen alle Anschlüsse an dem Stecker A188*1B an.
