Einen Netzfilter vor Laptop, Hifi, Tv und allen empfindlichen Geräten vorzuschalten, ist heutzutage sehr zu empfehlen.

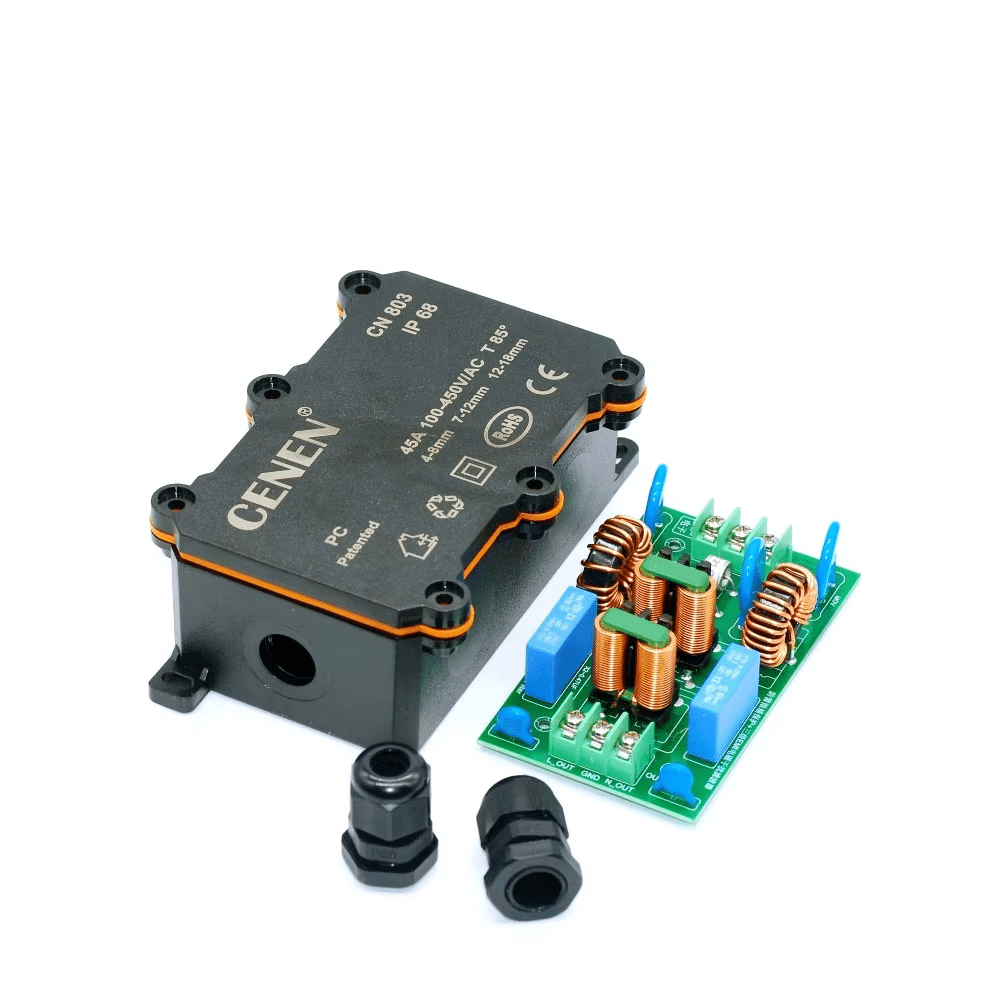

Auf AliExpress, bekommt man bezahlbare und gute Fertiglösungen. Auf das Bild klicken:

Quelle: WIKI

Ein Netzfilter, auch Netzentstörfilter genannt,[1] ist eine elektrische Schaltung, die sowohl elektrische Störungen von elektronischen Geräten in das öffentliche Stromversorgungsnetz begrenzt (Funkentstörung) als auch die elektromagnetische Verträglichkeit elektrischer Geräte gegen Störungen aus dem Stromnetz verbessert (Erhöhung der Störfestigkeit).

Netzfilter sind oft Tiefpässe aus Induktivitäten und Kondensatoren. Das Einsatzgebiet ist vorwiegend der Niederspannungsbereich des Stromnetzes.

Netzfilter werden oft direkt in empfindliche elektronische Geräte oder in Störungen verursachenden Schaltnetzteilen integriert (z. B. Computer-, Fernseher- und Monitor-Netzteile) oder sind in Zylinderform in Kabeln zwischen Transformator und Laptop sichtbar. Sie werden auch in spezielle Steckdosen und Steckdosenleisten eingebaut oder sind als eigenständiges Modul erhältlich.

Netzfilter für die Netzspannung sind meist passive Filter ohne aktive Elemente wie Transistoren. Sie bestehen aus Widerständen, Drosseln und Kondensatoren. Die Drossel ist dabei oft als stromkompensierte Drossel aufgebaut: mehrere gleichsinnige Wicklungen sind auf einem gemeinsamen Ferritring untergebracht. Solche Drosseln unterdrücken besonders gut asymmetrische (common mode) oder Gleichtaktstörströme, die in gleicher Richtung auf den Zuleitungen fließen. Für den Betriebsstrom, der im Gegentakt – auf beiden Leitungen in entgegengesetzter Richtung – fließt, stellen sie dagegen nur eine geringe Induktivität dar. Die Magnetfelder eines Gegentaktstroms heben einander auf und können folglich auch kein Magnetfeld im Ferritkern erzeugen. Diese stromkompensierten Drosseln (common-mode-chokes) sind daher auch nicht in der Lage, Gegentaktstörungen zu unterbinden. Solche Störungen entstehen z. B. als Oberwellen in Schaltnetzteilen oder Thyristorstellern und besitzen wie auch die Nutzströme gegeneinander gerichtete Polarität. Um auch solche Störungen wirksam zu unterdrücken, sind häufig weitere einzelne, unkompensierte Drosseln nötig, solche Netzfilter sind daher größer als solche ausschließlich mit stromkompensierten Drosseln.

Beispiele sind sogenannte Sinusfilter zwischen Frequenzumrichtern und Motoren oder auch passive PFC-Drosseln.

Als Kondensatoren werden in Netzfiltern spezielle Sicherheits-Entstörkondensatoren eingesetzt. Sie unterteilt man in zwei Gruppen:

  • X-Kondensatoren: Zur Dämpfung von Gegentakt-Störspannungen (Störspannung zwischen den Zuleitungen).
  • Y-Kondensatoren: Zur Unterdrückung von Störspannungen, die in gleicher Phase auf Außenleiter und Neutralleiter gegenüber Erde auftreten (Gleichtaktstörungen).

Letztere sind meist kleiner als die X-Kondensatoren, um den Ableitstrom nicht unzulässig zu erhöhen. Sie müssen auch besonders sicher und überspannungsfest sein, um bei großen Gleichtaktstörungen, z. B. Blitzeinschlag in der Nähe, keinen Kurzschluss zum Gehäuse zu verursachen.

Sowohl X- als auch Y-Kondensatoren dürfen beim Versagen keine Brände verursachen, daher sind insbesondere X-Kondensatoren selbstheilend, d. h., sie verursachen bei inneren elektrischen Durchschlägen keinen Kurzschluss, sondern verlieren lediglich Kapazität. Ein Kurzschluss der als Folienkondensator ausgeführten X-Kondensatoren könnte ansonsten das Dielektrikum oder die Isoliergehäuse in Brand setzen.
