E9X Servicemenü – Geheimmenü

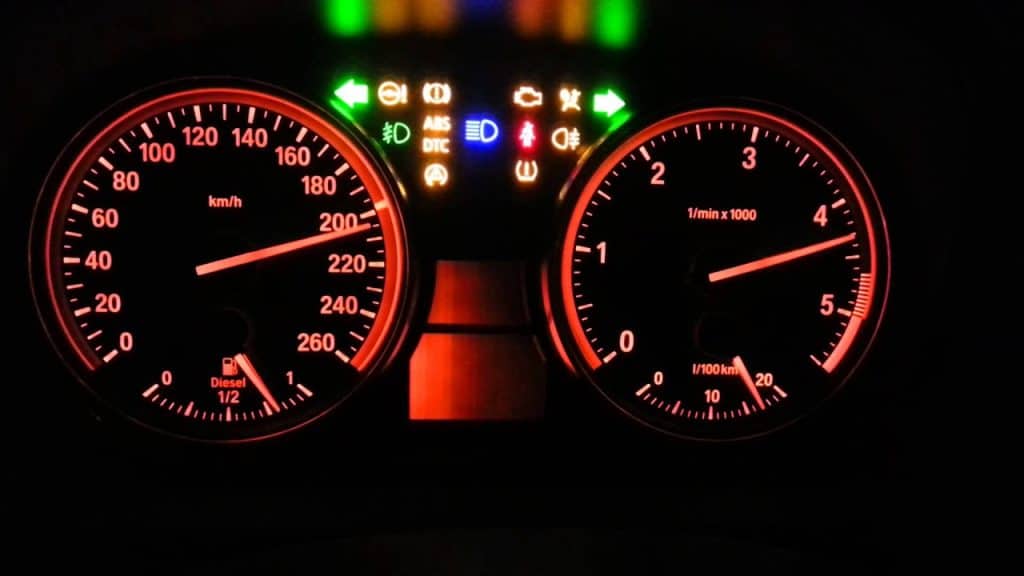

E9X Servicemenü Kombiinstrument
I. Einstieg

a. Möglichkeit 1:

  • 1. Zündung ein oder Motor starten.
  • 2. Tageskilometerrückstellknopf (TK) 10 Sekunden gedrückt halten.
  • 3. Menü 01.00 erscheint.

b. Möglichkeit 2:

  • 1. TK gedrückt halten.
  • 2. Fernbedienung einschieben.
  • 3. Menü 01.00 erscheint sofort.

II. Navigieren im Servicemenü ( XX . YY )

a. Mit dem TK durch wiederholtes Drücken Hauptmenünummer ( XX ) auswählen.
b. Ist die gewünschte Hauptmenünummer gewählt, ca. 2 Sekunden warten um in das gewählte Menü Einzusteigen.
c. Nun kann durch wiederholtes Drücken des TK die Untermenünummer ( YY ) gewählt werden.
d. Um aus dem gewählten Menü auszusteigen, TK ca. 2 Sekunden gedrückt halten.
e. Nun kann ein anderes Hauptmenü gewählt werden.
f. Um das Servicemenü überhaupt zu verlassen, den TK ca. 10 Sekunden gedrückt halten, oder Zündung ausschalten.

III. Entsperren der der Punkte 03.00 – 21.00:

a. Fahrgestellnummer aus Menü 01.00 notieren.
b. TK sooft drücken, bis Punkt 19.00 erscheint.
c. Unter Punkt 19 mittels TK die Quersumme der letzten 5 Stellen der Fahrgestellnummer eingeben. Beispiel: Fgstnr.: XXXXXX12345 / Unlockcode = 1+2+3+4+5=15.
d. “Lock off” wird angezeigt.
e. Das Servicemenü ist nun bis zum Abziehen des Schlüssels + noch einige Minuten entsperrt.

IV. Die Menüs und Ihre Funktionen:

01.00 FGSTNR Fahrgestellnummer
01.01 K-ZAHL W/T ?
01.02 BMWTNR BMW Teilenummer
01.03 COD DIA ?
01.04 KI HSTL DATUM Herstellungsdatum Kombiinstrument
01.05 HW AEI ?
01.06 SW ?
01.07 KODIERDATEN ?
01.08 CAN ?

02.00 KI TEST Kombi Test. Alle Zeiger werden bewegt und alle
Displays/Kontrollampen leuchten auf.

03.00 UNBELEGT

04.00 MOM VBR Momentanverbrauch l/100km
04.01 MOM VBR Momentanverbrauch l/h
04.02 D-VERB1 Lit Durchschnittsverbrauchsberechnungsgrundlage 1 – verbrauchte Liter
04.03 D-VERB1 Weg Durchschnittsverbrauchsberechnungsgrundlage 1 – gefahrene Strecke
04.04 D-VERB2 Lit Durchschnittsverbrauchsberechnungsgrundlage 2 – verbrauchte Liter
04.05 D-VERB2 Weg Durchschnittsverbrauchsberechnungsgrundlage 2 – gefahrene Strecke

05.00 RW-VERB Berechnungsgrundlage Reichweite l/100km
05.01 RW-MOM Momentane Reichweite

06.00 TANK-ANZ L-R-S Tankgeberwert Links-Rechts-Summe
06.01 TANK-ANZ PH ?
06.02 TANK-OHM ?

07.00 KTMP-MOM Kühlmitteltemperatur
07.01 ATMP-MOM Außentemperatur
07.02 ATMP-ADC ?
07.03 N-MOT-MOM Motordrehzahl
07.04 N-VWF-MOM Angezeigte Drehzahl im Drehzahlmesser-Vorwarnfeld (nicht aktiv, zeigt nur —-, da beim E90 kein Schrittmotor zur Drehung des Scheibenzeigers verbaut)

08.00 V-EFF Fahrgeschwindigkeit
08.01 V-ANZ Am Tacho angezeigte Fahrgeschwindigkeit
08.02 V-SZ Tempomatwertanzeige über Scheibenzeiger
08.03 D-GESCHW 1 WEG Durchschnittsgeschwindigkeitsberechnungsgrundlage 1 – Weg
08.04 D-GESCHW 1 ZEIT Durchschnittsgeschwindigkeitsberechnungsgrundlage 1 – Zeit
08.05 D-GESCHW 2 WEG Durchschnittsgeschwindigkeitsberechnungsgrundlage 2 – Weg
08.06 D-GESCHW 1 ZEIT Durchschnittsgeschwindigkeitsberechnungsgrundlage 2 – Zeit

09.00 UB Bordnetzspannung

10.00 KM/WOCHE ?
10.01 GELB CBS HA ?
10.02 SC-STATUS ?
10.03 CBS MODE ?
10.04 TAG ZAEHLER ?

11.00 ZEIT-EINH 12 oder 24 Stunden Zeitformat
11.01 WEG-EINH km oder mls
11.02 TEMP-EINH °C oder °F
11.03 VERB-EINH l/100km oder km/l

12.00 V-ANKUNFT Berechnungsgrundlage Ankunftszeit – Geschwindigkeit
12.01 ANK-ZEIT Ankunftszeit

13.00 AUDIO Gong Test. Blinker/ ACC Gong / CCG / DG

14.00 FS EINTRÄGE Fehlerspeichereinträge
14.01 FSP 01
14.02 FSP 02
-bis-..
14.09 FSP 09
14.10 FSP 10

15.00 PORT 00h ?
15.01 PORT 01h ?
-bis-..
15.09 PORT 09h ?
15.10 PORT Ah ?
15.11 PORT Bh ?

16.00 DIMMRAD CAN ?
16.01 PHOTO-ADC ?
16.02 DIMM-PWM SZ ?
16.03 DIMM-PWM DK ?

17.00 DISP-HEIZ Displayheizung Aus/Ein
17.01 NCT1 NCT2 ?
17.02 KONTR-PWM ?

18.00 CC-TEST Check Control Test

19.00 UNLOCK Entsperrmenü

20.00 KORR-VERBR Korrekturfaktor Kraftstoffverbrauch auslesen
20.01 1ER KORR Korrekturfaktor Einerstelle verändern
20.02 10ER KORR Korrekturfaktor Zehnerstelle verändern
20.03 100ER KORR Korrekturfaktor Hunderter-/Tausenderstelle verändern

21.00 RESET? Software-Reset
