E-Modelle: Lampen-Counters – Kurzschluss-Sperre Reset
Richtige PRG finden: Anleitung
Zur Entsperrung eines Lampencounters kann Tool32 verwendet werden:
Tools32 öffnen (C:\EDIABAS\Tools32.exe)
-> F3
-> FRM_87.prg (für FRM1) oder FRM_70.prg (für FRM2/FRM3) öffnen
(( LM60.prg/LM_e65.prg müsst ihr einfach mal schauen wie es hier beschrieben ist))
-> Job „STATUS_LAMPEN_KURZSCHLUSS_COUNTER
“ suchen und mit Doppel-Klick ausführen
im Result-Fenster den Wert suchen, der 50 beträgt (müsste die Lampe sein, die nicht mehr funktioniert)
Job „_RESET_KURZSCHLUSS_SPERRE
“ (FRM_87.prg = FRM1) bzw. Job „STEUERN_RESET_KURZSCHLUSSABSCHALTUNG
“ (FRM_70.prg = FRM2/3)
suchen und als Argument die Lampennummer angeben, für welche der Counter zurückgesetzt werden soll
Beispiel 0x15 = Kennzeichenlicht beim FRM_87.prg

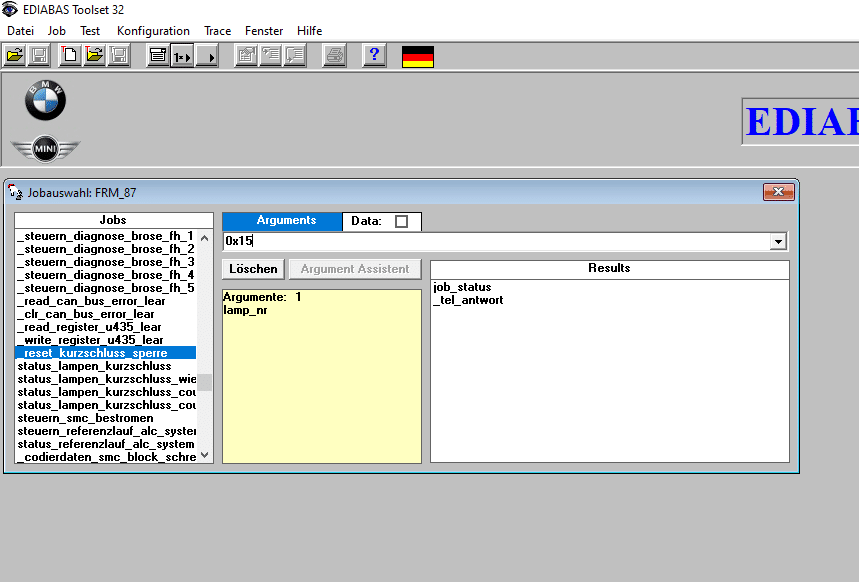

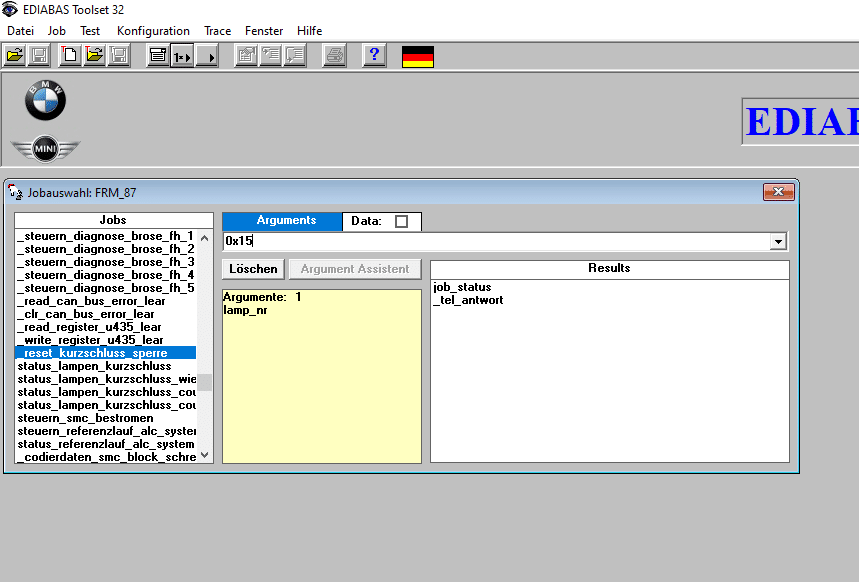

_RESET_KURZSCHLUSS_SPERRE
= Zeile muss aktiv sein wie am Bild und dann oben, auf 1x> klicken und schon ist das Kennzeichenlicht entsperrt
(die entsprechende Lampennummer findet man in der Tabelle „LampNrTexte“, die Tabellen öffnet man über: Fenster->Tabellen-Info) oder hier die Tabellen:
Tabelle FRM_87.prg = FRM1:
0x00 | AUSGANG_FL_LINKS | Fernlicht links, E92/E93: Abbiegelicht links |
0x01 | AUSGANG_FL_RECHTS | Fernlicht rechts, E92/E93: Abbiegelicht rechts |
0x02 | AUSGANG_AL_LINKS | Abblendlicht links |
0x03 | AUSGANG_AL_RECHTS | Abblendlicht rechts |
0x04 | AUSGANG_BEGRL_LINKS | Begrenzungslicht links |
0x05 | AUSGANG_BEGRL_RECHTS | Begrenzungslicht rechts |
0x06 | AUSGANG_NSW_LINKS | Nebelscheinwerfer links |
0x07 | AUSGANG_NSW_RECHTS | Nebelscheinwerfer rechts |
0x08 | AUSGANG_FRA_LINKS_VORN | Fahrtrichtungsanzeiger links vorne |
0x09 | AUSGANG_FRA_RECHTS_VORN | Fahrtrichtungsanzeiger rechts vorne |
0x0A | AUSGANG_FRA_LINKS_HINTEN | Fahrtrichtungsanzeiger links hinten |
0x0B | AUSGANG_FRA_RECHTS_HINTEN | Fahrtrichtungsanzeiger rechts hinten |
0x0C | UNBELEGT_1 | unbelegt 1 |
0x0D | AUSGANG_BEL_WBL_TASTE | Beleuchtung WBL-Taster |
0x0E | AUSGANG_BREMSLICHT_LINKS | Bremslicht links |
0x0F | AUSGANG_BREMSLICHT_RECHTS | Bremslicht rechts |
0x10 | AUSGANG_BREMSLICHT_MITTE | Bremslicht mitte |
0x11 | AUSGANG_SL_BL_LINKS_1 | Schlusslicht/Bremslicht links 1, E92/E93: Tagfahrlicht links |
0x12 | AUSGANG_SL_BL_RECHTS_1 | Schlusslicht/Bremslicht rechts 1, E92/E93: Tagfahrlicht rechts |
0x13 | AUSGANG_SL_BL_LINKS_2 | Schlusslicht/Bremslicht links 2 |
0x14 | AUSGANG_SL_BL_RECHTS_2 | Schlusslicht/Bremslicht rechts 2 |
0x15 | AUSGANG_KZL | Kennzeichenlicht |
0x16 | AUSGANG_INNENBELEUCHTUNG | Innenbeleuchtung |
0x17 | AUSGANG_NSL_LINKS | Nebelschlusslicht links |
0x18 | AUSGANG_NSL_RECHTS | Nebelschlusslicht rechts |
0x19 | AUSGANG_RFL_LINKS | Rueckfahrlicht links |
0x1A | AUSGANG_RFL_RECHTS | Rueckfahrlicht rechts |
0x1B | AUSGANG_BFD_LINKS | Break-Force-Display links |
0x1C | AUSGANG_BFD_RECHTS | Break-Force-Display rechts |
0x1D | AUSGANG_KL_58G | Klemme 58g |
0x1E | AUSGANG_FLC_LED | LED Fahrtlichtkontrolle |
0x1F | AUSGANG_VORFELD_BEL | LED Vorfeldbeleuchtung |
Tabelle FRM_70.prg = FRM2/3:
0x00 | AUSGANG_FL_LINKS | Fernlicht bzw. Abbiegelicht links |
0x01 | AUSGANG_FL_RECHTS | Fernlicht bzw. Abbiegelicht rechts |
0x02 | AUSGANG_AL_LINKS | Abblendlicht links |
0x03 | AUSGANG_AL_RECHTS | Abblendlicht rechts |
0x04 | AUSGANG_BEGRL_LINKS | Begrenzungslicht links |
0x05 | AUSGANG_BEGRL_RECHTS | Begrenzungslicht rechts |
0x06 | AUSGANG_NSW_LINKS | Nebelscheinwerfer links, PL3 ab 07/14 und (SA5A1 oder SA896): Bremslicht links |
0x07 | AUSGANG_NSW_RECHTS | Nebelscheinwerfer rechts, PL3 ab 07/14 und (SA5A1 oder SA896): Bremslicht rechts |
0x08 | AUSGANG_FRA_LINKS_VORN | Fahrtrichtungsanzeiger links vorne |
0x09 | AUSGANG_FRA_RECHTS_VORN | Fahrtrichtungsanzeiger rechts vorne |
0x0A | AUSGANG_FRA_LINKS_HINTEN | Fahrtrichtungsanzeiger links hinten |
0x0B | AUSGANG_FRA_RECHTS_HINTEN | Fahrtrichtungsanzeiger rechts hinten |
0x0C | AUSGANG_R56_CS_ORANGE | PL3: Colour-Switch Orange, sonst: LED-Zusatz-Fahrtrichtungsanzeiger links |
0x0D | AUSGANG_R56_CS_BLAU | PL3: Colour-Switch Blau, sonst: LED-Zusatz-Fahrtrichtungsanzeiger rechts |
0x0E | AUSGANG_BREMSLICHT_LINKS | Bremslicht links, PL3 ab 07/14 und SA5A1: Tagfahrlicht LED, PL3 ab 07/14 und SA896: Tagfahrlicht links |
0x0F | AUSGANG_BREMSLICHT_RECHTS | Bremslicht rechts, PL3 ab 07/14 und SA5A1: Nebelscheinwerfer LED, PL3 ab 07/14 und SA896: Tagfahrlicht rechts |
0x10 | AUSGANG_BREMSLICHT_MITTE | Bremslicht mitte |
0x11 | AUSGANG_SL_BL_LINKS_1 | Schlusslicht/Bremslicht links 1 |
0x12 | AUSGANG_SL_BL_RECHTS_1 | Schlusslicht/Bremslicht rechts 1 |
0x13 | AUSGANG_E70_SL_BL_LINKS_2_R56_SML_LV_RH | E70: Schlusslicht links 2, R56: Seitenmarkierungsleuchte links vorne, rechts hinten |
0x14 | AUSGANG_E70_SL_BL_RECHTS_2_R56_SML_RV_LH | E70: Schlusslicht rechts 2, R56: Seitenmarkierungsleuchte rechts vorne, links hinten |
0x15 | AUSGANG_KZL | Kennzeichenlicht |
0x16 | AUSGANG_INNENBELEUCHTUNG | Innenbeleuchtung |
0x17 | AUSGANG_NSL_LINKS | Nebelschlusslicht, US: Break-Force-Display links |
0x18 | AUSGANG_NSL_RECHTS | Nebelschlusslicht, US: Break-Force-Display rechts |
0x19 | AUSGANG_RFL_LINKS | Rueckfahrlicht links |
0x1A | AUSGANG_RFL_RECHTS | Rueckfahrlicht rechts |
0x1B | AUSGANG_BFD_LINKS | Break-Force-Display links |
0x1C | AUSGANG_BFD_RECHTS | Break-Force-Display rechts |
0x1D | AUSGANG_DRL_LINKS | Tagfahrlicht links |
0x1E | AUSGANG_DRL_RECHTS | Tagfahrlicht rechts |
0x1F | AUSGANG_KLEMME_58G | Klemme 58g |
0x20 | AUSGANG_BIXENONKLAPPE | Bixenonklappe |
0x21 | AUSGANG_SMC | SMC |
0x22 | AUSGANG_FRA_ZUSATZ_LINKS | FRM3R: Zusatz-Fahrtrichtungsanzeiger links |
0x23 | AUSGANG_FRA_ZUSATZ_RECHTS | FRM3R: Zusatz-Fahrtrichtungsanzeiger rechts |
0x24 | AUSGANG_FUSSRAUMLEUCHTE | FRM3R: Fussraumleuchte |
0x25 | AUSGANG_R56_CS_GRUEN | FRM3R: PL3: Colour-Switch Gruen, sonst: Kl58G Bedienteilbeleuchtung |
INFO ERKLÄRUNG TABELLE FÜR FRM70
Code: STAT_FL_LINKS_SHORT_CIRCUIT_COUNTER
Text: Fernlicht links bzw. Abbiegelicht links SHORT_CIRCUIT_COUNTER
Code: STAT_FL_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Fernlicht rechts bzw. Abbiegelicht rechts SHORT_CIRCUIT_COUNTER
Code: STAT_AL_LINKS_SHORT_CIRCUIT_COUNTER
Text: Abblendlicht links SHORT_CIRCUIT_COUNTER
Code: STAT_AL_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Abblendlicht rechts SHORT_CIRCUIT_COUNTER
Code: STAT_BEGRL_LINKS_SHORT_CIRCUIT_COUNTER
Text: Begrenzungslicht links SHORT_CIRCUIT_COUNTER
Code: STAT_BEGRL_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Begrenzungslicht rechts SHORT_CIRCUIT_COUNTER
Code: STAT_NSW_LINKS_SHORT_CIRCUIT_COUNTER
Text: Nebelscheinwerfer links, PL3 ab 07/14 SA5A1: TFL LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_NSW_L_PL3_0714_SA5A1_SA896_BL_L_SHORT_CIRCUIT_COUNTER
Text: Nebelscheinwerfer links, PL3 ab 07/14 SA5A1: TFL LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_NSW_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Nebelscheinwerfer rechts, PL3 ab 07/14 SA5A1: NSM LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_NSW_R_PL3_0714_SA5A1_SA896_BL_R_SHORT_CIRCUIT_COUNTER
Text: Nebelscheinwerfer rechts, PL3 ab 07/14 SA5A1: NSM LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_FRA_LINKS_VORN_SHORT_CIRCUIT_COUNTER
Text: Fahrtrichtungsanzeiger links vorne SHORT_CIRCUIT_COUNTER
Code: STAT_FRA_RECHTS_VORN_SHORT_CIRCUIT_COUNTER
Text: Fahrtrichtungsanzeiger rechts vorne SHORT_CIRCUIT_COUNTER
Code: STAT_FRA_LINKS_HINTEN_SHORT_CIRCUIT_COUNTER
Text: Fahrtrichtungsanzeiger links hinten SHORT_CIRCUIT_COUNTER
Code: STAT_FRA_RECHTS_HINTEN_SHORT_CIRCUIT_COUNTER
Text: Fahrtrichtungsanzeiger rechts hinten SHORT_CIRCUIT_COUNTER
Code: STAT_BREMSLICHT_LINKS_SHORT_CIRCUIT_COUNTER
Text: Bremslicht links, PL3 ab 07/14 SA5A1: TFL LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_BREMSL_L_PL3_0714_SA5A1_SA896_TFL_SHORTCIRCUIT_COUNTER
Text: Bremslicht links, PL3 ab 07/14 SA5A1: TFL LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_BREMSLICHT_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Bremslicht rechts, PL3 ab 07/14 SA5A1: NSM LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_BREMSL_R_PL3_0714_SA5A1_NSW_SA896_TFL_R_SHORTC_COUNTER
Text: Bremslicht rechts, PL3 ab 07/14 SA5A1: NSM LED, PL3 ab 07/14 SA896: SHORT_CIRCUIT_COUNTER
Code: STAT_BREMSLICHT_MITTE_SHORT_CIRCUIT_COUNTER
Text: Bremslicht mitte SHORT_CIRCUIT_COUNTER
Code: STAT_SL_BL_LINKS_1_SHORT_CIRCUIT_COUNTER
Text: Schlusslicht links 1 SHORT_CIRCUIT_COUNTER
Code: STAT_SL_BL_RECHTS_1_SHORT_CIRCUIT_COUNTER
Text: Schlusslicht rechts 1 SHORT_CIRCUIT_COUNTER
Code: STAT_E70_SL_BL_LINKS_2_R56_SML_VL_HR_SHORT_CIRCUIT_COUNTER
Text: E70: Schlusslicht 2 links, R56: Seitenmarkierungsleuchte links vorne, hinten rechts SHORT_CIRCUIT_COUNTER
Code: STAT_E70_SL_BL_RECHTS_2_R56_SML_VR_HL_SHORT_CIRCUIT_COUNTER
Text: E70: Schlusslicht 2 rechts, R56: Seitenmarkierungsleuchte rechts vorne, hinten links SHORT_CIRCUIT_COUNTER
Code: STAT_KZL_SHORT_CIRCUIT_COUNTER
Text: Kennzeichenlicht SHORT_CIRCUIT_COUNTER
Code: STAT_IB_SHORT_CIRCUIT_COUNTER
Text: Innenbeleuchtung SHORT_CIRCUIT_COUNTER
Code: STAT_NSL_LINKS_SHORT_CIRCUIT_COUNTER
Text: Nebelschlusslicht, US: Brake-Force-Display links SHORT_CIRCUIT_COUNTER
Code: STAT_NSL_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Nebelschlusslicht, US: Brake-Force-Display rechts SHORT_CIRCUIT_COUNTER
Code: STAT_RFL_LINKS_SHORT_CIRCUIT_COUNTER
Text: Rueckfahrlicht links SHORT_CIRCUIT_COUNTER
Code: STAT_RFL_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Rueckfahrlicht rechts SHORT_CIRCUIT_COUNTER
Code: STAT_BFD_LINKS_SHORT_CIRCUIT_COUNTER
Text: Brake-Force-Display links SHORT_CIRCUIT_COUNTER
Code: STAT_BFD_RECHTS_SHORT_CIRCUIT_COUNTER
Text: Brake-Force-Display rechts SHORT_CIRCUIT_COUNTER
Code: STAT_DRL_LINKS_SHORT_CIRCUIT_COUNTER
Text: DRL_LINKS SHORT_CIRCUIT_COUNTER
Code: STAT_DRL_RECHTS_SHORT_CIRCUIT_COUNTER
Text: DRL_RECHTS SHORT_CIRCUIT_COUNTER
Code: STAT_R56_CS_ORANGE_SHORT_CIRCUIT_COUNTER
Text: PL3: Colour-Switch Orange, sonst: LED-Zusatz-Fahrtrichtungsanzeiger links SHORT_CIRCUIT_COUNTER
Code: STAT_R56_CS_BLAU_SHORT_CIRCUIT_COUNTER
Text: PL3: Colour-Switch Blau, sonst: LED-Zusatz-Fahrtrichtungsanzeiger rechts SHORT_CIRCUIT_COUNTER
Code: STAT_KLEMME_58G_SHORT_CIRCUIT_COUNTER
Text: Klemme 58g SHORT_CIRCUIT_COUNTER
Code: STAT_BIX_SHORT_CIRCUIT_COUNTER
Text: Bi-Xenonklappe SHORT_CIRCUIT_COUNTER
Code: STAT_VERSORGUNG_SMCS_SHORT_CIRCUIT_COUNTER
Text: Versorgung SMCs SHORT_CIRCUIT_COUNTER
Code: STAT_FRA_LINKS_ZUSATZ_SHORT_CIRCUIT_COUNTER
Text: FRM3R: Zusatzfahrtrichtungsanzeiger links SHORT_CIRCUIT_COUNTER
Code: STAT_FRA_RECHTS_ZUSATZ_SHORT_CIRCUIT_COUNTER
Text: FRM3R: Zusatzfahrtrichtungsanzeiger rechts SHORT_CIRCUIT_COUNTER
Code: STAT_FUSSRAUMLEUCHTE_SHORT_CIRCUIT_COUNTER
Text: FRM3R: Fussraumleuchte SHORT_CIRCUIT_COUNTER
