Sicherungen Wissen

Eine Schmelzsicherung ist eine Überstromschutzeinrichtung, die durch das Abschmelzen eines Schmelzleiters den Stromkreis unterbricht,
wenn die Stromstärke einen bestimmten Wert während einer ausreichenden Zeit überschreitet.

Kurzgesagt: Eine Sicherung ist nur ein DRAHT der kaputt geht, wenn man ihn überlastet!

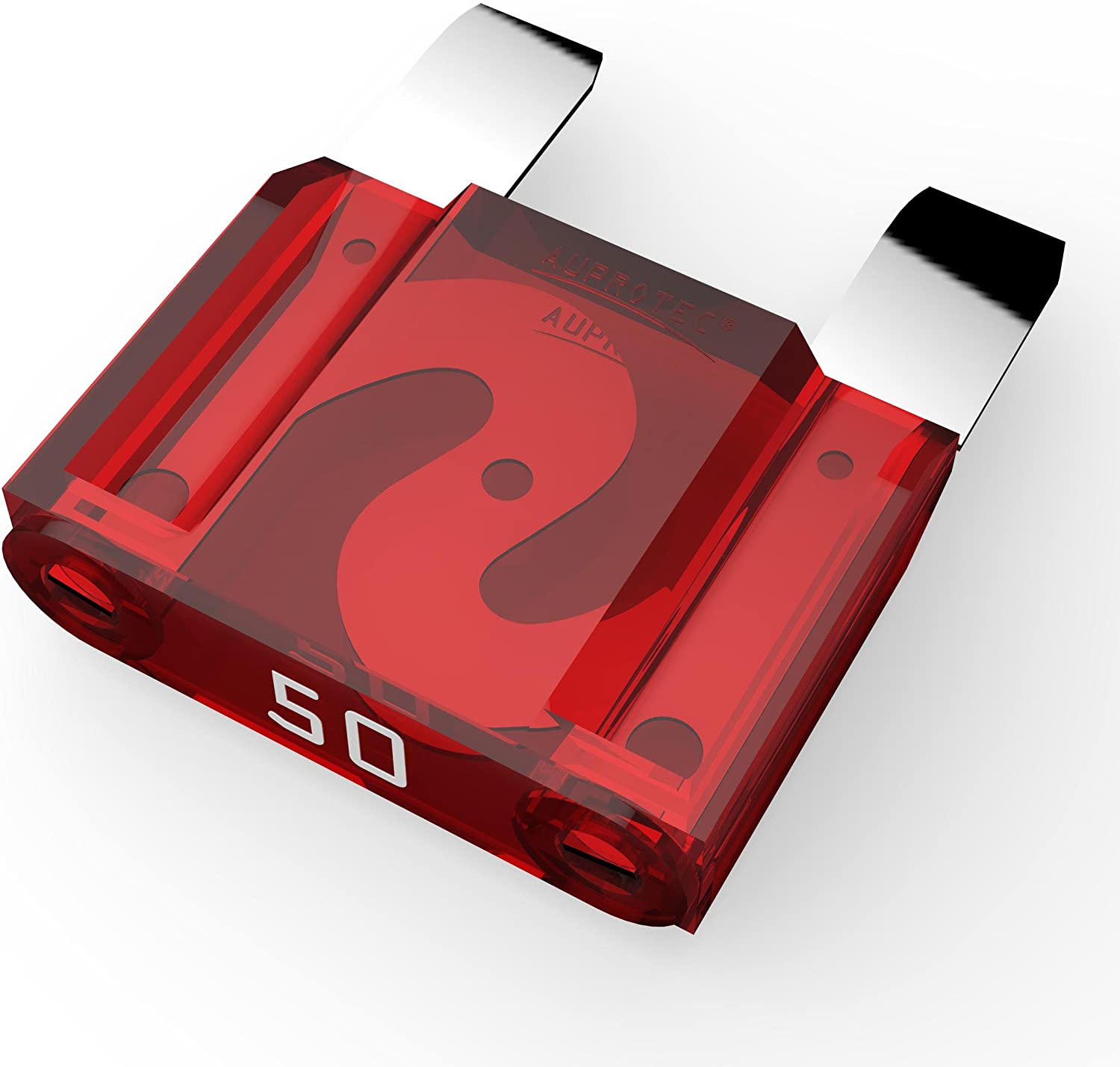

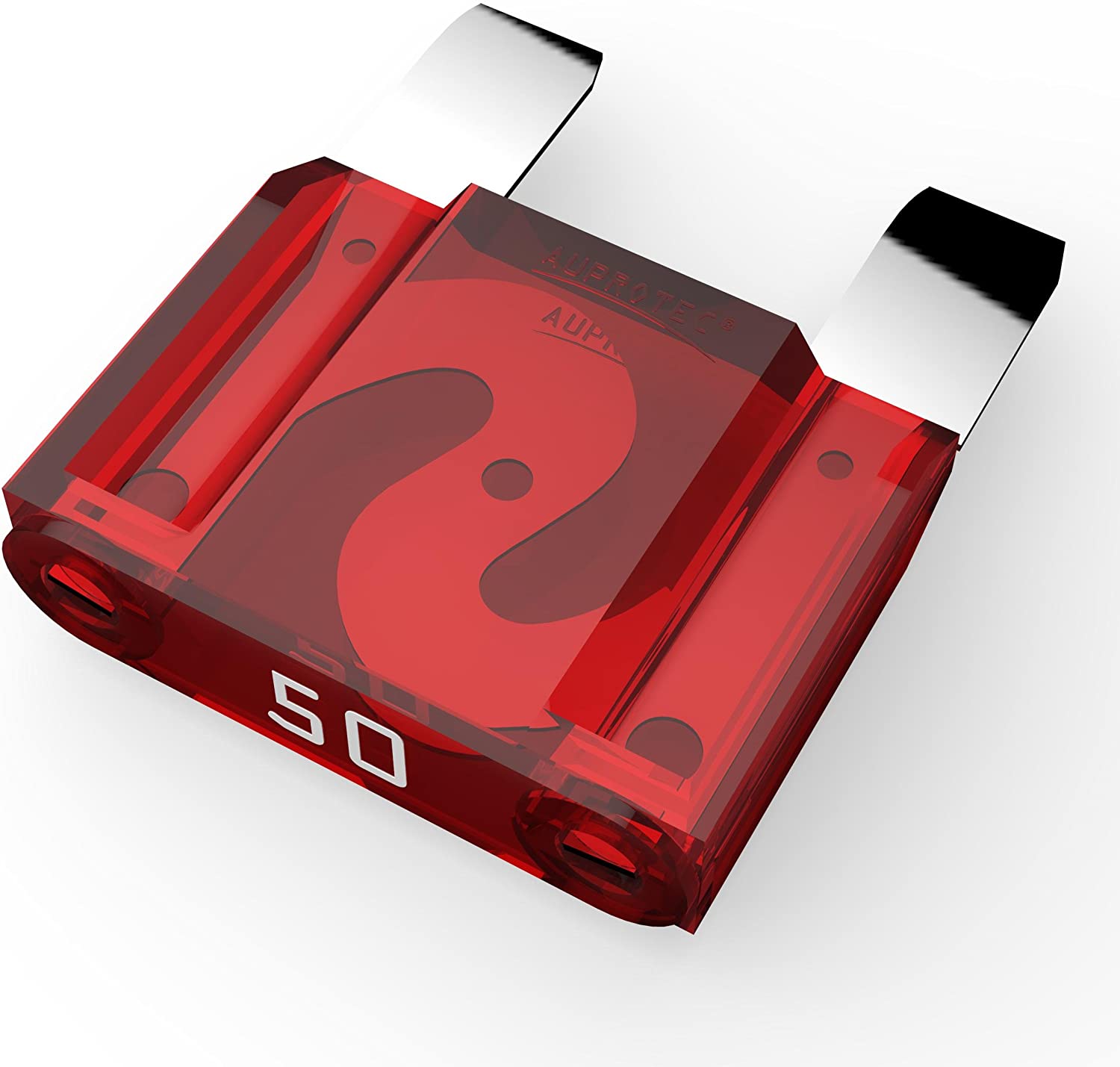

Maxi-Flachstecksicherung (APX)

29,2 × 8,5 × 34,3 mm



Links zum Kauf
Set: Kaufen

Nennströme: 20A; 25A; 30A; 35A; 40A; 50A; 60A; 70A; 80A; 100A; 120A
Nennspannung 32 V/DC

Die Maxi-Sicherungen mit einer Spannung von 32 V haben zwar ein ähnliches Erscheinungsbild wie die Standard Flachsicherungen, nur Größer und weisen aber eine deutlich höhere Stromstärke auf

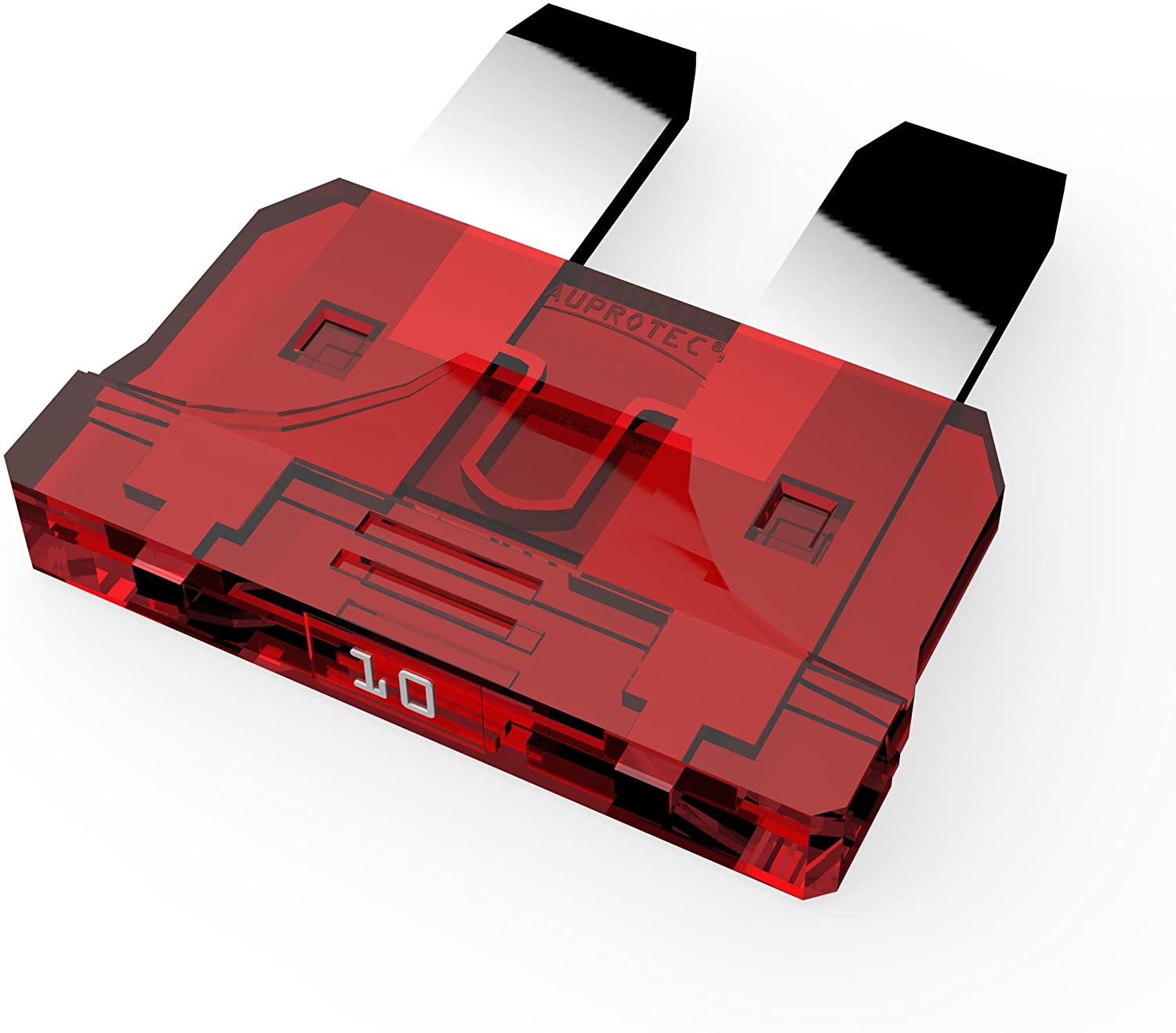

Standard-Flachstecksicherung (ATO, APR, ATC)
19,1 × 5,1 × 18,5 mm
Steckerbreite: 6,3 mm


Links zum Kauf
Set: Kaufen

Nennströme: 1A; 2A; 3A; 4A; 5A; 7,5A; 10A; 15A; 20A; 25A; 30A; 35A; 40A
Nennspannung max. 32 V/DC

Die ATO-Sicherungen sind der Standard für Kfz-Sicherungen. Das transparente Material kommt nicht zufällig. Es erleichtert Ihnen, durchgebrannte Sicherungen schnell zu erkennen.

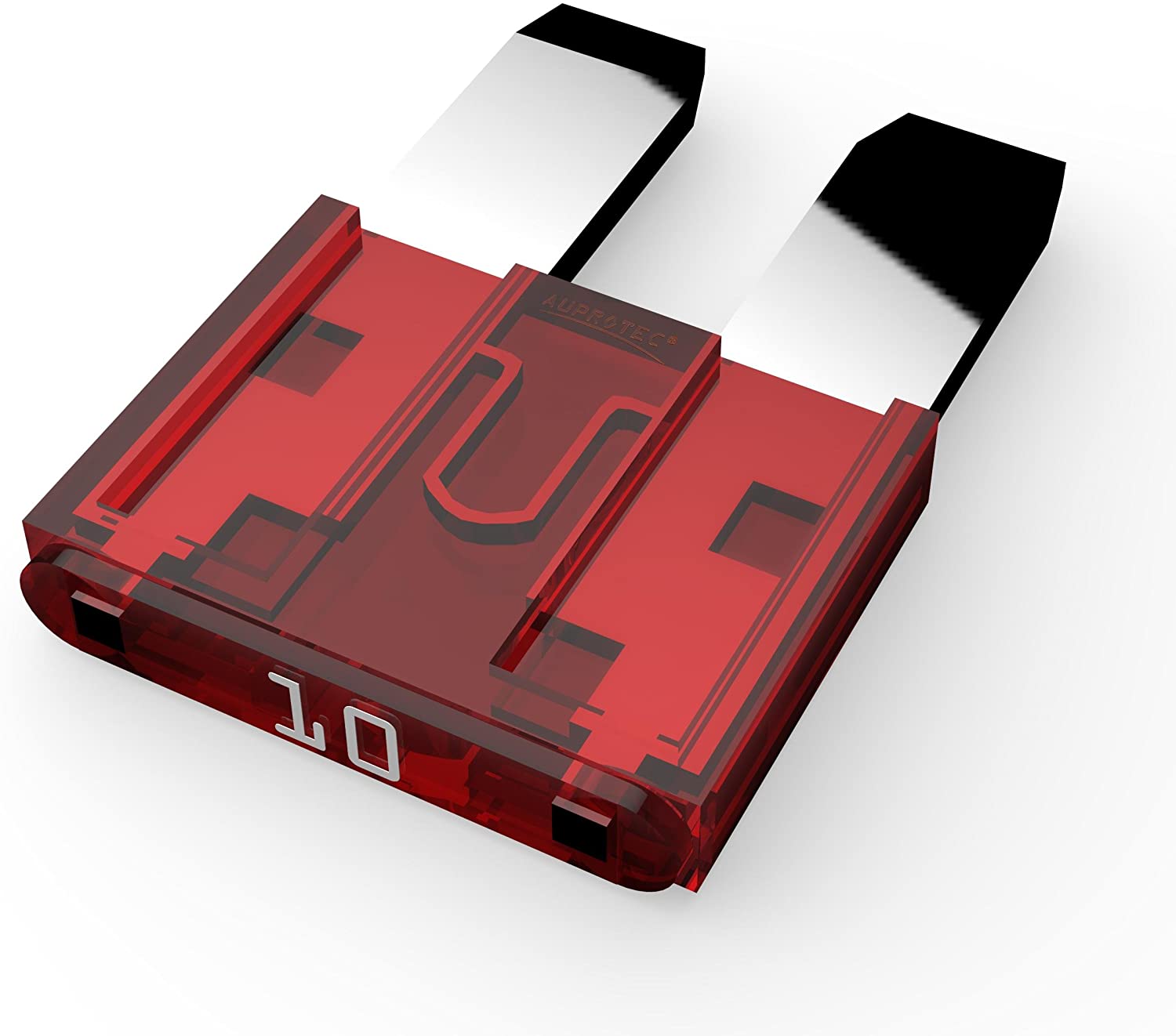

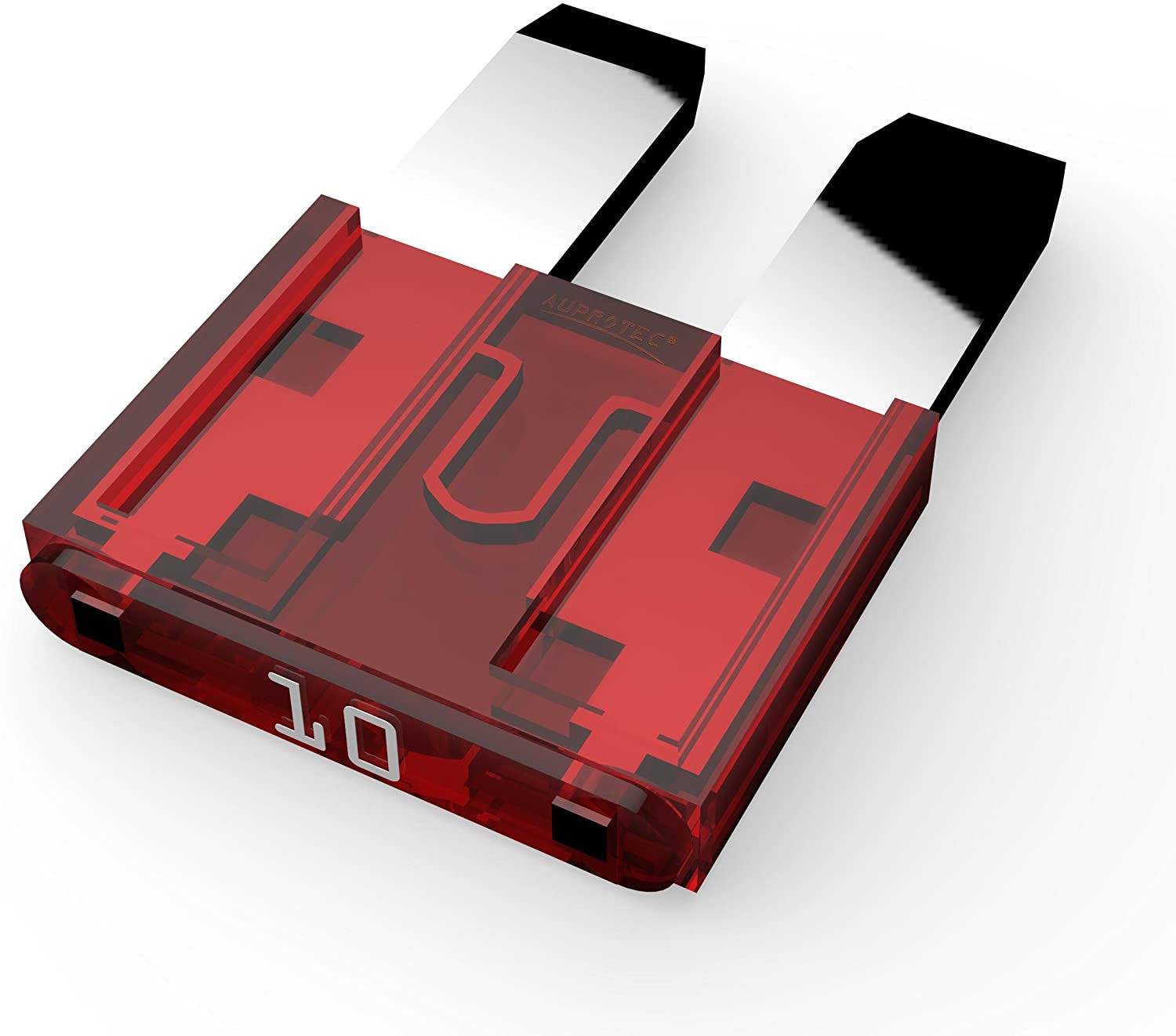

Mini-Flachstecksicherung (ATM, APM)
10,9 × 3,6 × 16,3 mm


Links zum Kauf
Set: Kaufen

Nennströme: 2A; 3A; 4A; 5A; 7,5A; 10A; 15A; 20A; 25; 30A
Nennspannung max. 32 V/DC

Mini-Sicherungen entwickeln sich wegen ihrer Größe immer mehr zum Standard.
Die 20-Ampere-Sicherung findet beispielsweise als Erweiterungen im Sicherungskasten ihre Anwendung.

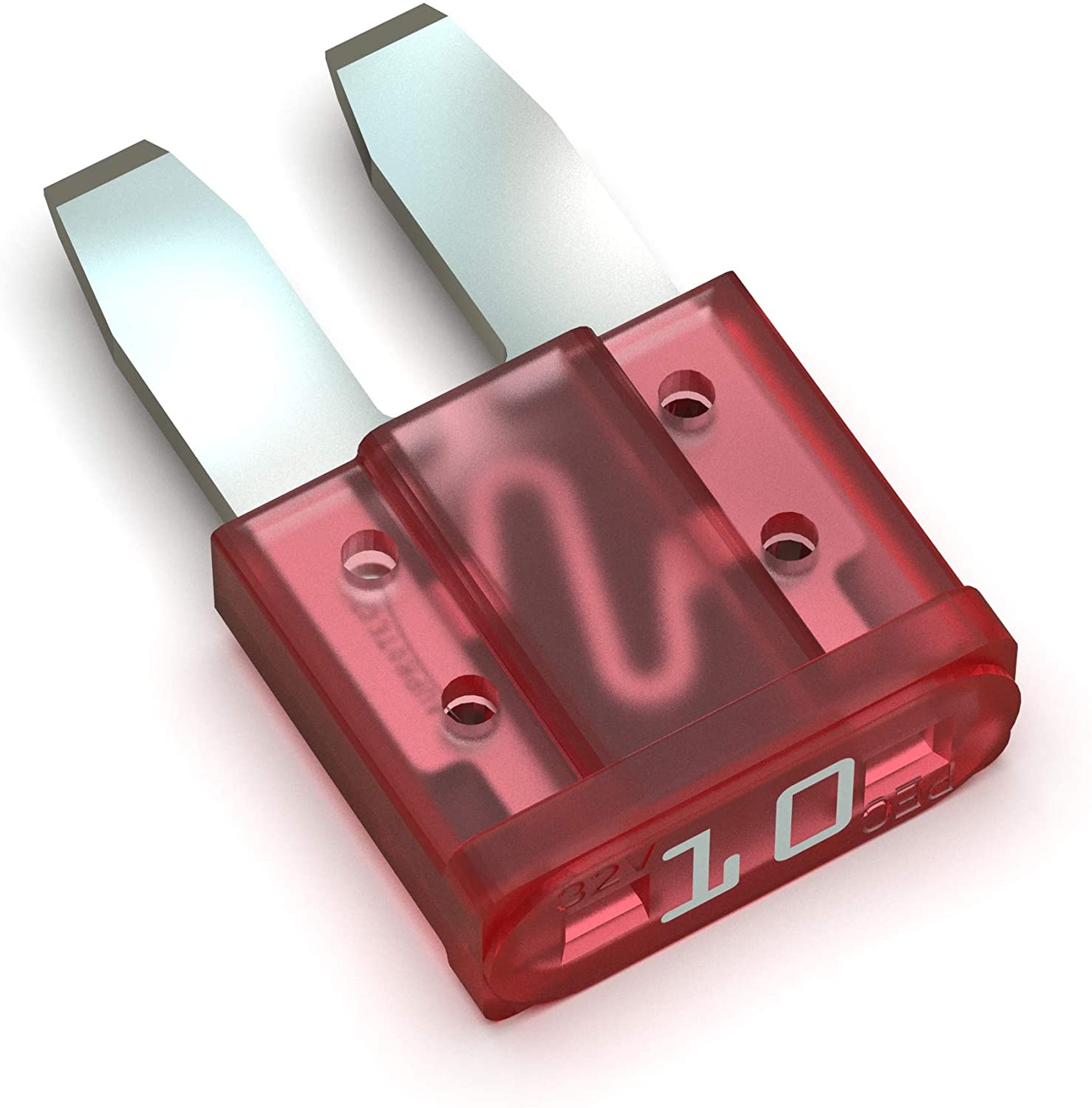

Micro 2 Kfz Sicherungen Flachstecksicherungen (MikrOTO II)
9,1  x 15,3 x 3,8 mm

Links zum Kauf
Set: Kaufen

Nennströme: 5A; 7,5A; 10A; 15A; 20A; 25; 30A
Nennspannung max. 32 V/DC

Micro-Sicherungen entwickeln sich wegen ihrer Größe immer mehr zum Standard.
Die 20-Ampere-Sicherung findet beispielsweise als Erweiterungen im Sicherungskasten ihre Anwendung.

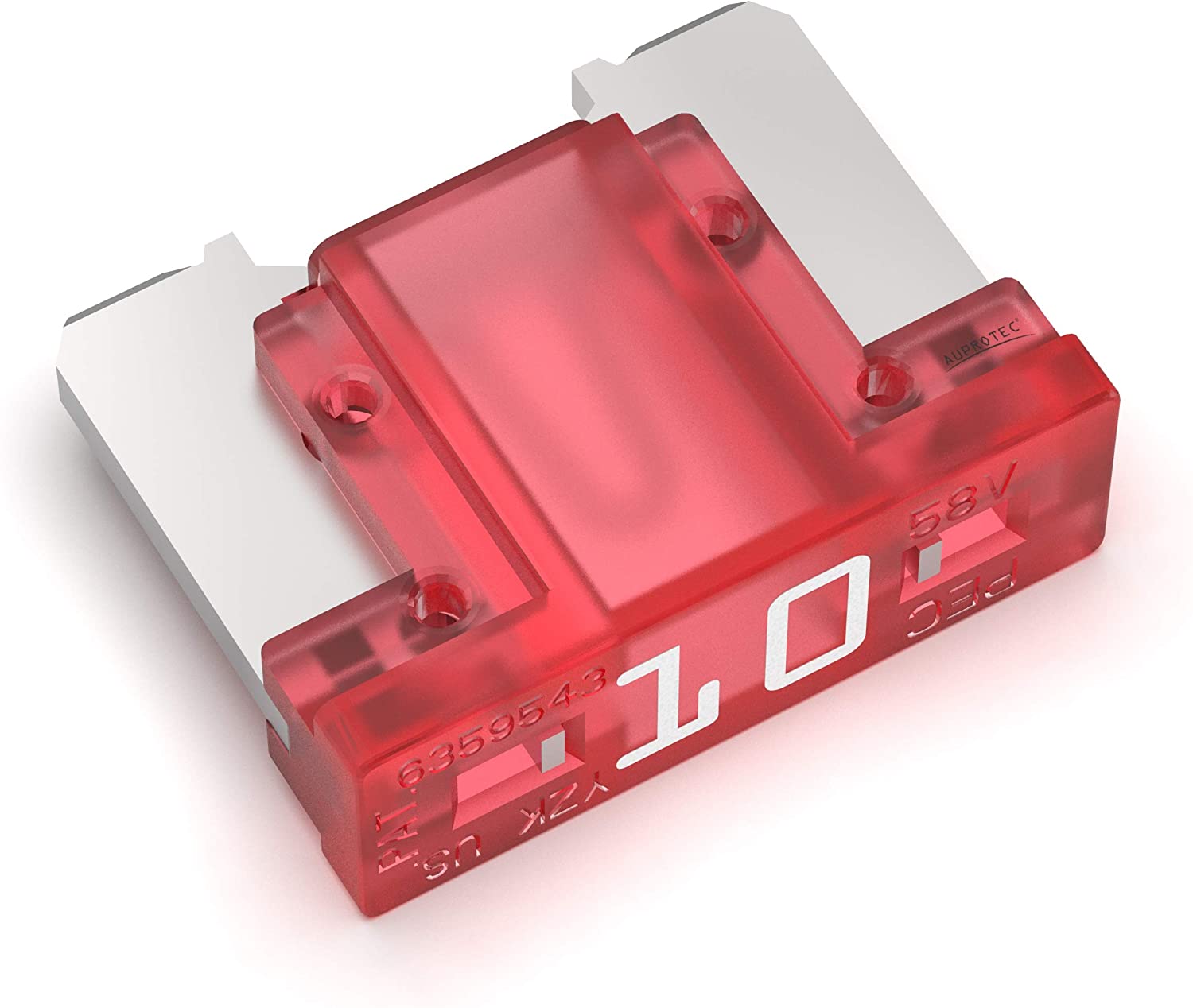

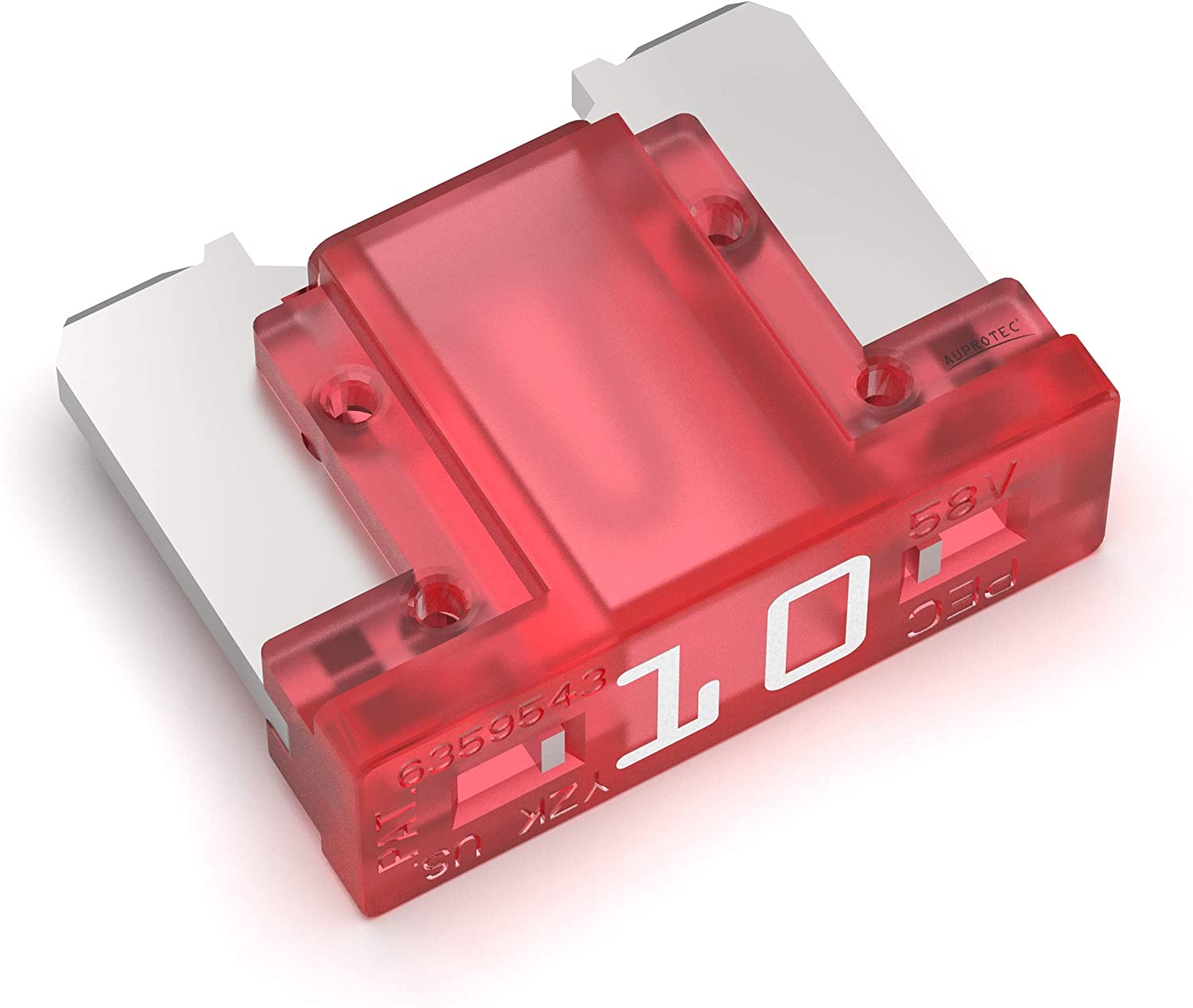

Niedrige Mini-Flachstecksicherung (low-profile)
10,9 × 3,81 × 8,73 mm

Links zum Kauf
Set: Kaufen

Nennströme: 2; 5; 7,5; 10; 15; 20; 25; 30
Nennspannung max. 58 V/DC

MINI Low Profile Flachstecksicherung zum Einsatz in den Sicherungssystemen der Auto-Elektrik zur Einzelverbraucher-Absicherung
Kleinformatige Stecksicherung vorwiegend für japanische, amerikanische, europäische und koreanische Fahrzeuge

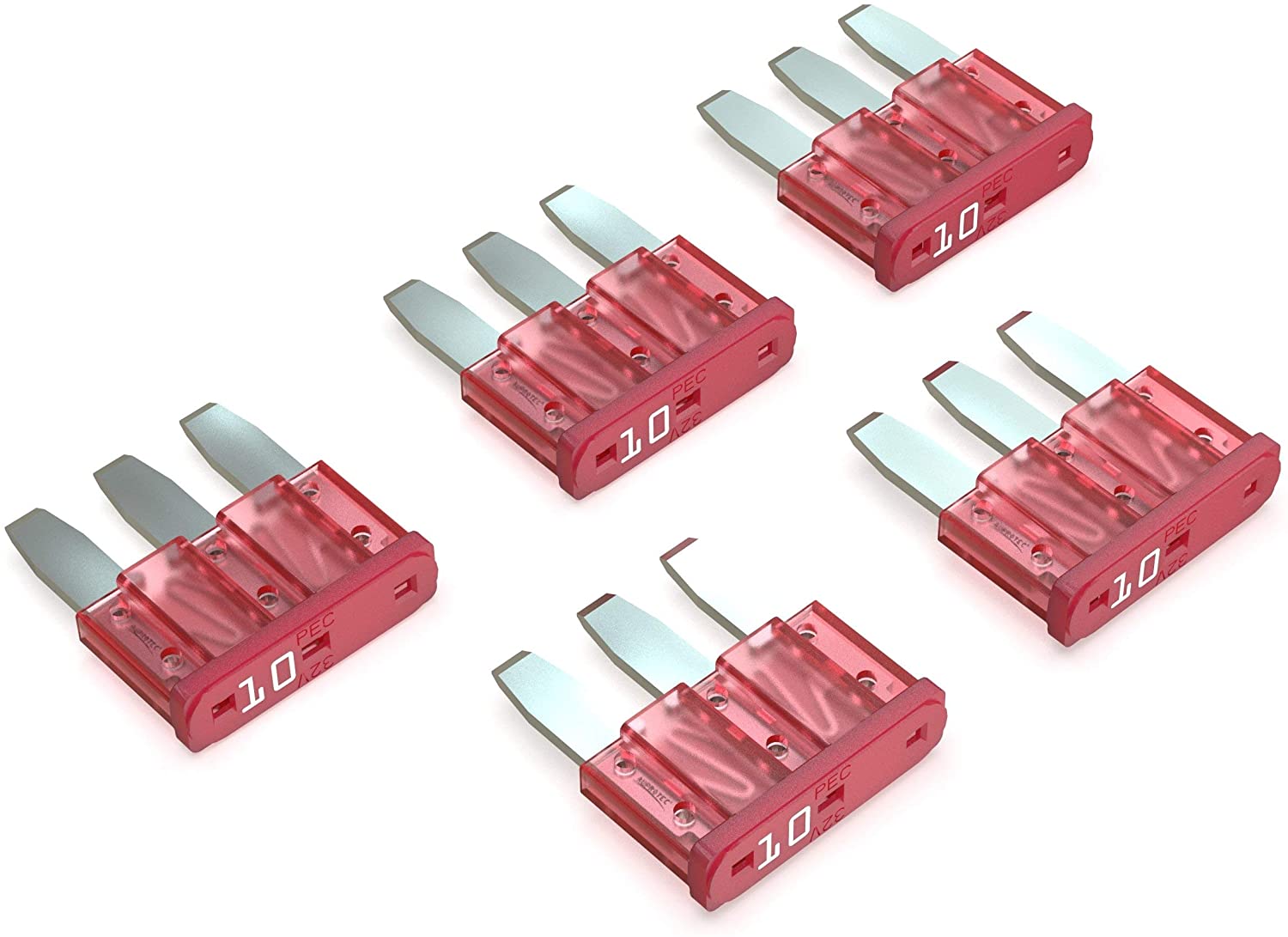

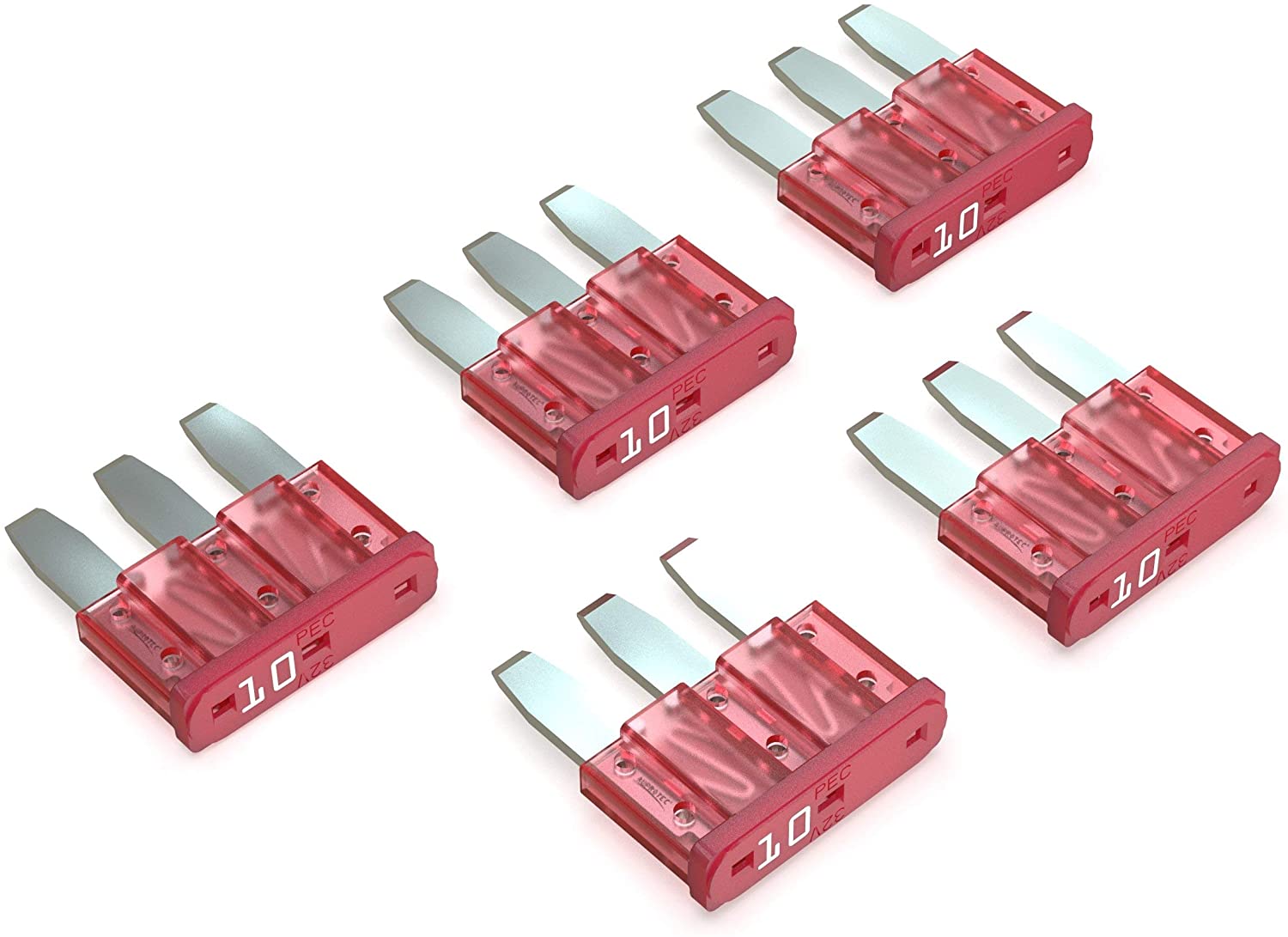

Micro 3 Kfz Sicherungen Flachstecksicherungen (MikrOTO III)
14,3 mm x 15,3 mm x 3,8 mm

Links zum Kauf
Set: Kaufen

Nennströme: 5A; 7,5A; 10A; 15A
Nennspannung max. 32 V/DC

Micro-Sicherungen entwickeln sich wegen ihrer Größe immer mehr zum Standard.
Die 20-Ampere-Sicherung findet beispielsweise als Erweiterungen im Sicherungskasten ihre Anwendung.

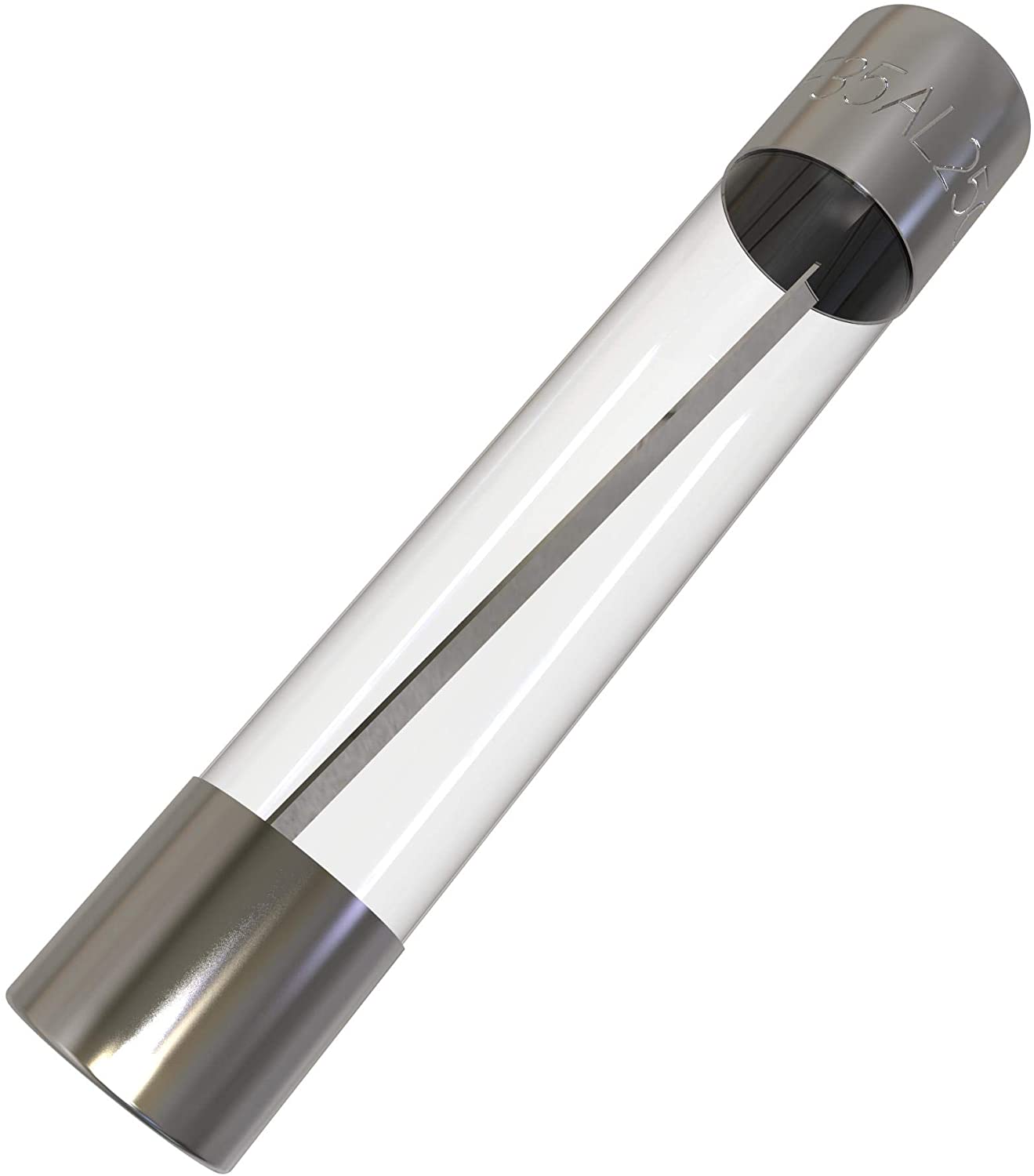

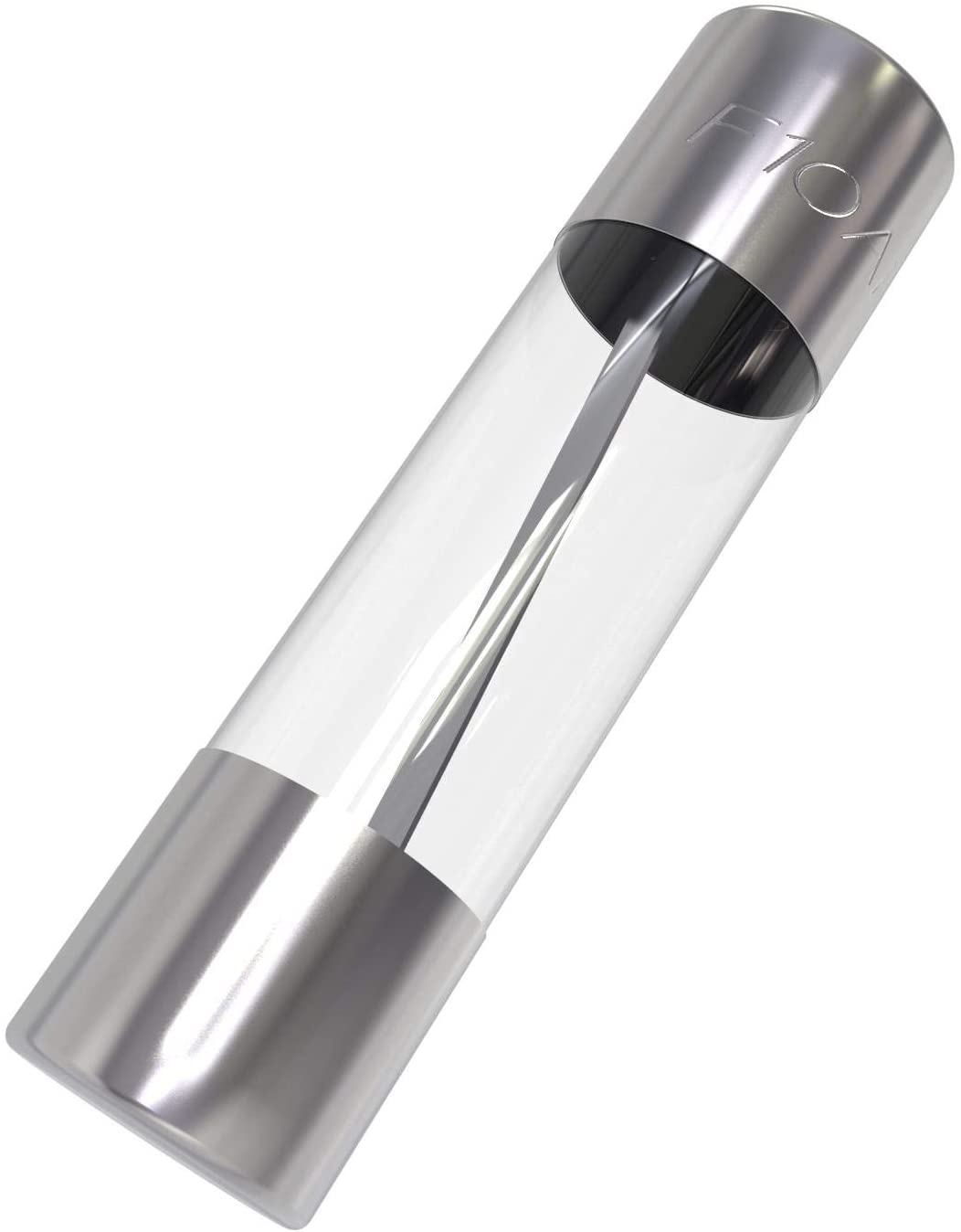

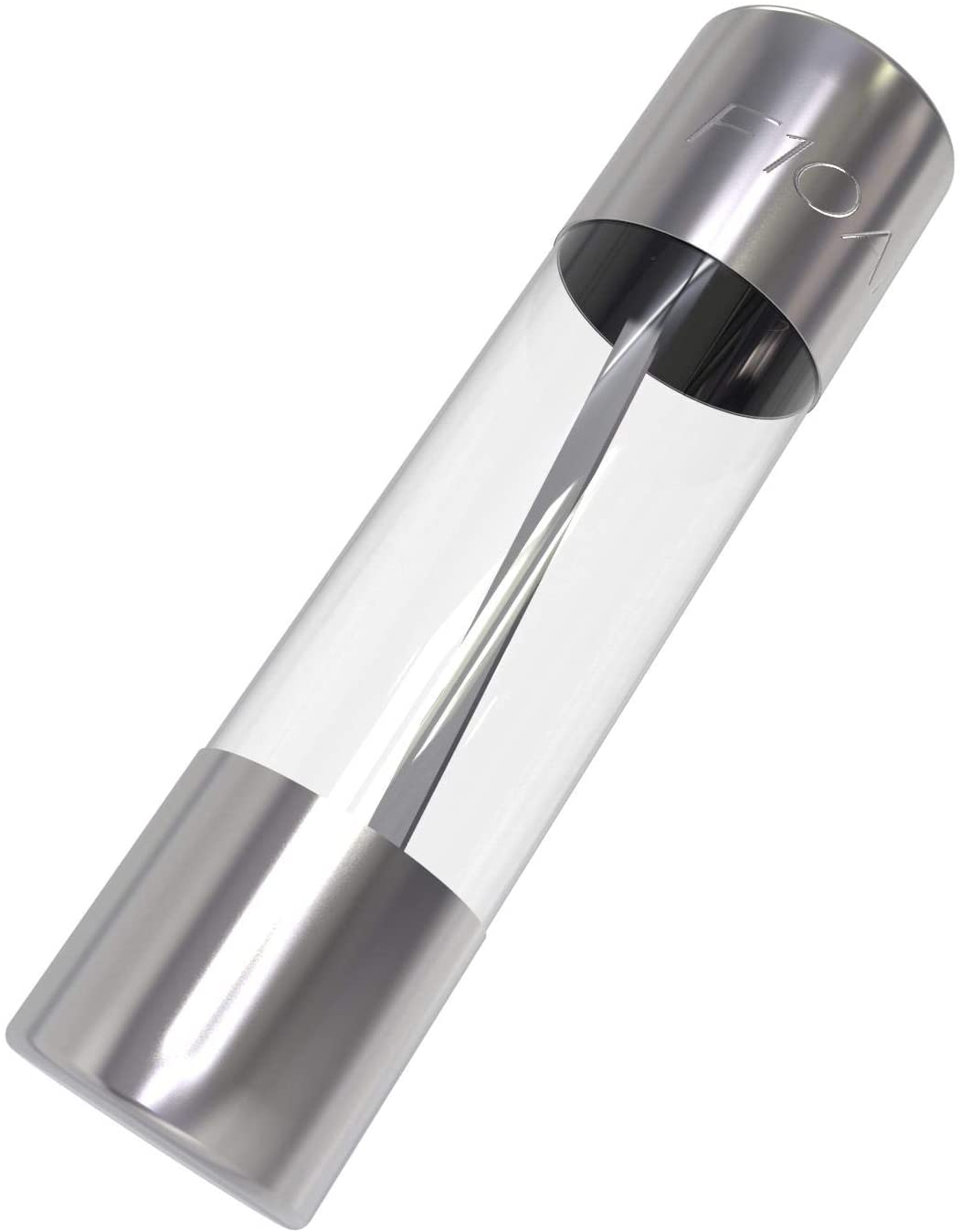

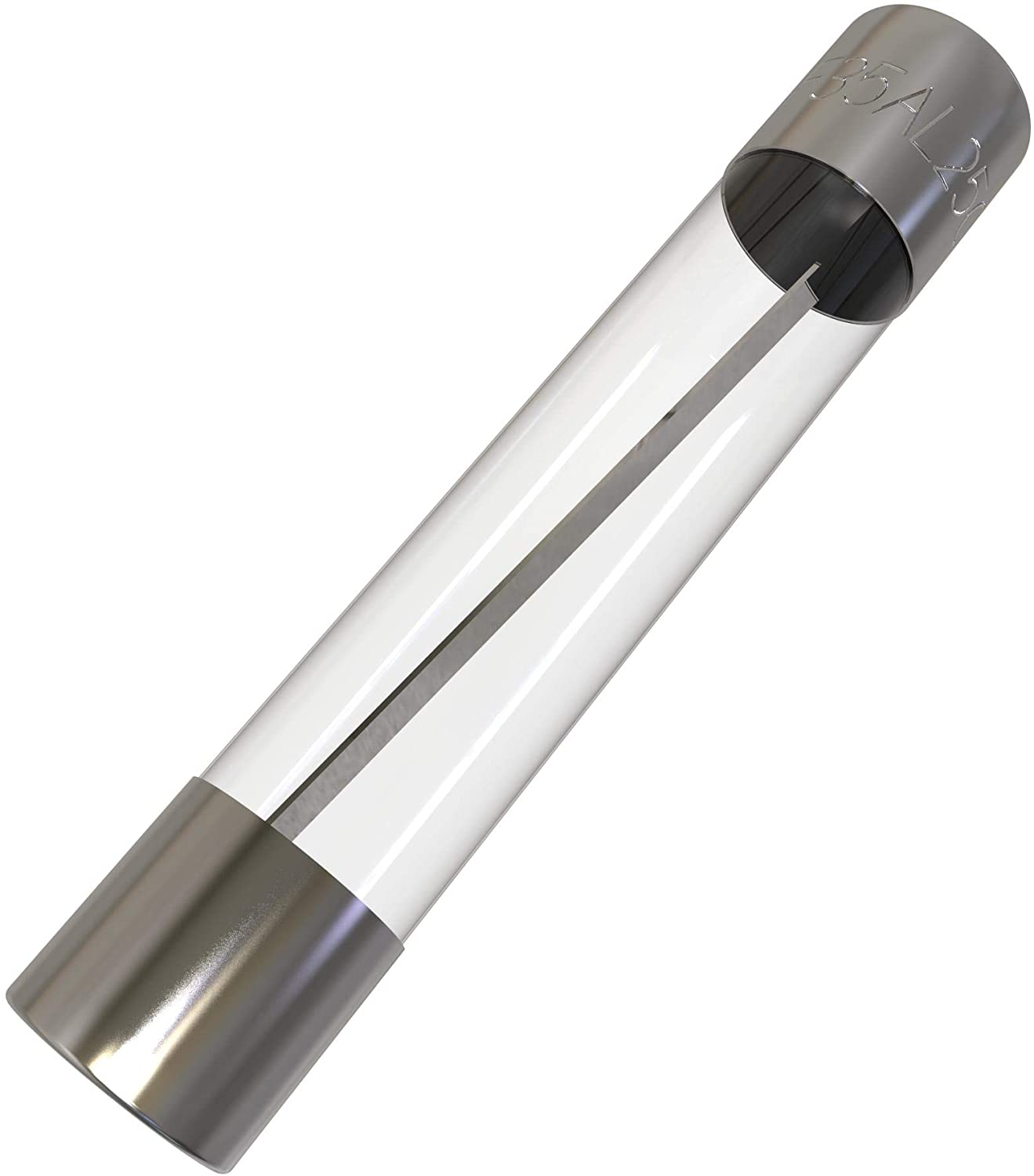

Glassicherung
6,35x32mm & 5x20mm

Links zum Kauf
Set: Kaufen 5x20mm
Set: Kaufen 6,35x32mm

6,35x32mm
Stromstärke 5A – 50A,
Empfohlen für den Einsatz bei Niederspannung <32V Gleichspannung (Kraftfahrzeug).
Mit Einschränkungen geeignet für 125-250V Wechselspannung

5x20mm
Stromstärke 1A – 20A
Empfohlen für den Einsatz bei Niederspannung <32V Gleichspannung (Kraftfahrzeug).
Mit Einschränkungen geeignet für 125-250V Wechselspannung

Flinke Kfz Feinsicherung zum Einsatz in der Kfz Elektrik, als Geräteschutzsicherung aber auch für Netzteile, Sicherungsklemmen, Schaltschränke etc.
GS-Sicherung mit vernickelten Kontakten, Isolierkörper aus Glas und darin freiliegendem Schmelzdraht

FF = superflink
F = flink
M = mittelträge
T = träge
TT = superträge

L = niedrig 10×In (min. 35 A) /// Glasrohr
E = erhöht min. 100 A /// Glasrohr, verstärkt oder gefüllt
H = hoch min. 1500 A /// Keramikrohr, sandgefüllt

Glassicherungen kommen bei Autos eher selten vor.

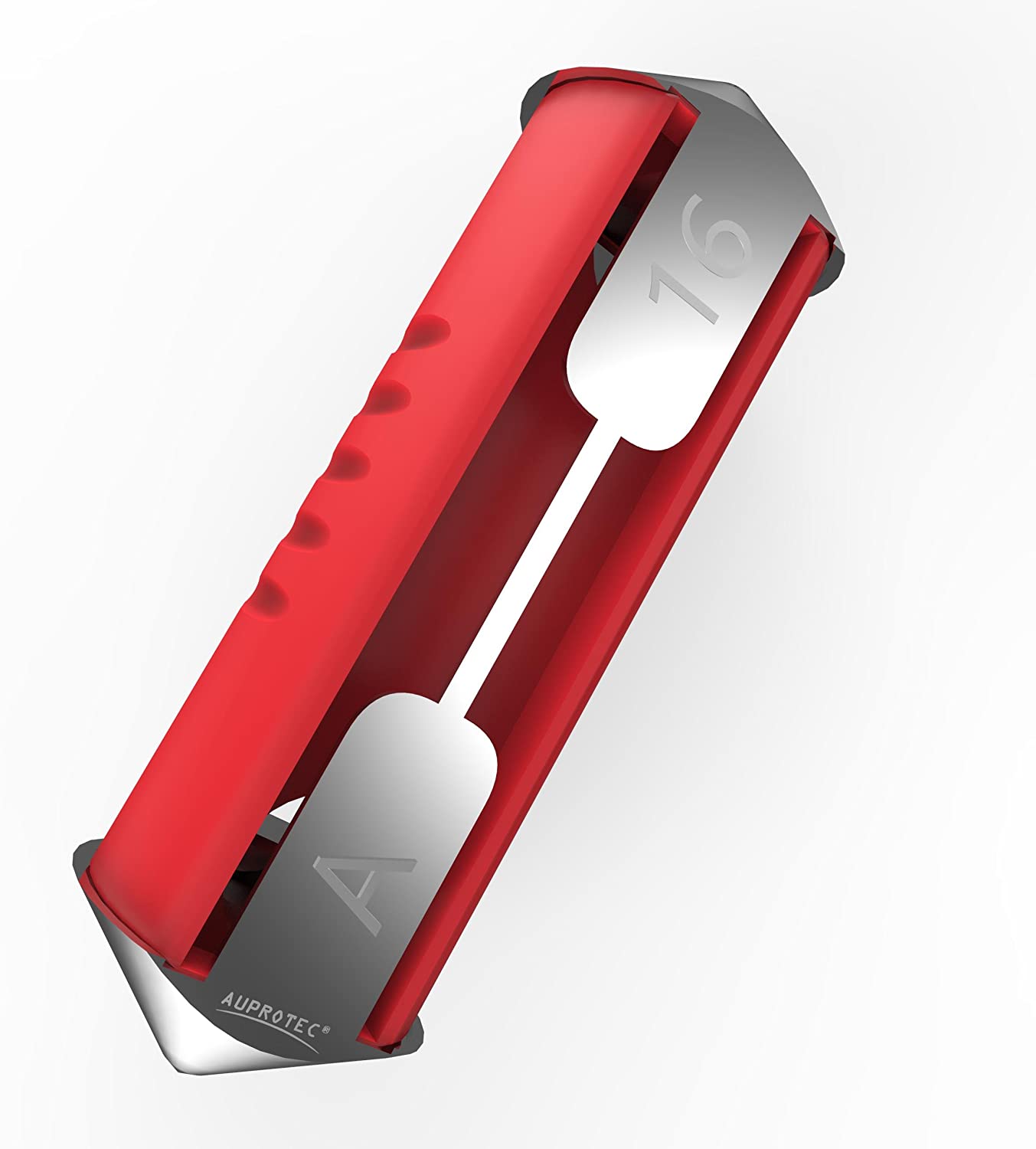

Torpedosicherung
6 × 25 mm

Links zum Kauf
Set: Kaufen

Stromstärke 5A – 40A
Nennspannung max. 36 V/DC

Die Torpedosicherungen sind in den meisten Fällen bei europäischen Fahrzeugen der 80er-Jahre eingebaut. Man erkennt sie leicht an ihrem Kunststoffgehäuse.

Schmelzsicherung, sog. Keramiksicherungen mit konischen Kontaktflächen
Isolierkörper aus wärmebeständigem Kunststoff, zylindrische Form
Schmelzstreifensicherung vorwiegend für europäische Fahrzeuge älterer Bauart

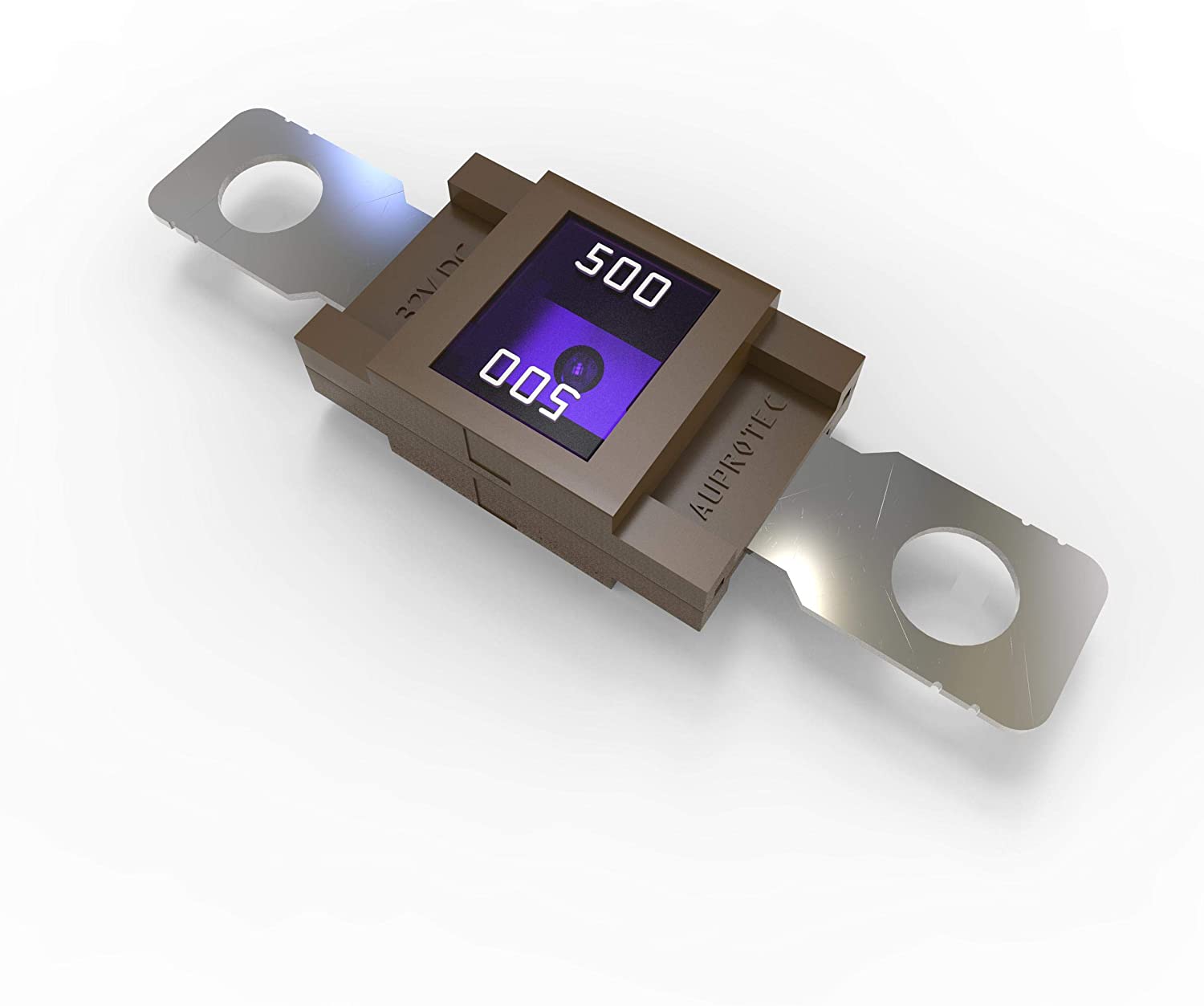

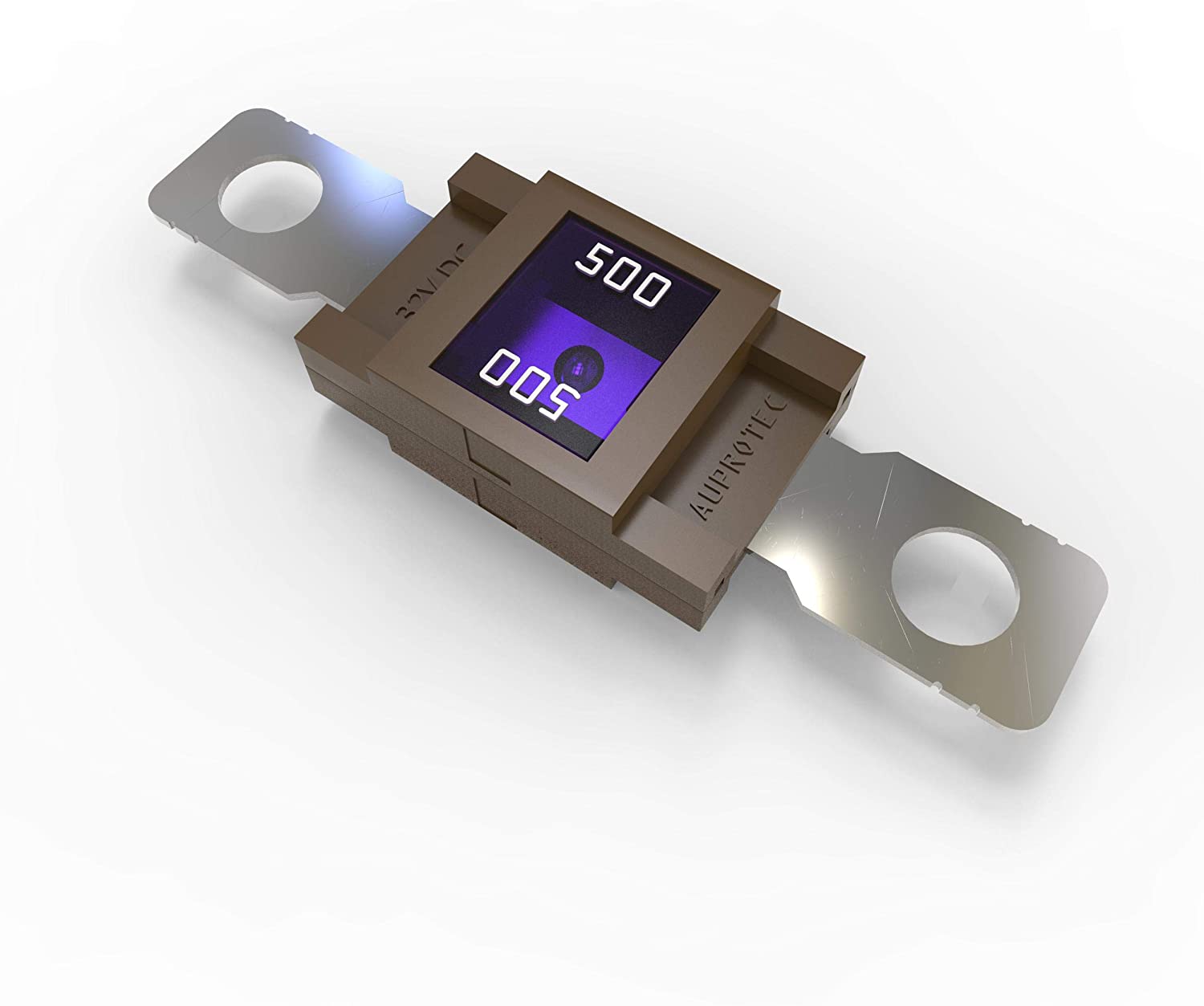

MEGA-Schraubsicherungen/Streifensicherungen

Länge: ca. 68 mm / Breite: ca. 16 mm
Lochdurchmesser: ca. 8,6 mm / Lochabstand: ca. 50,8 mm

Links zum Kauf
Set: Kaufen

M8 Schraubloch
Stromstärke 80A – 500A,
Nennspannung 32 V/DC

Schraubsicherungen werden zwischen Batterie, Starter oder Generator eingebaut. Solche Hochstromsicherungen decken eine Stromstärke von bis zu 500 A ab.

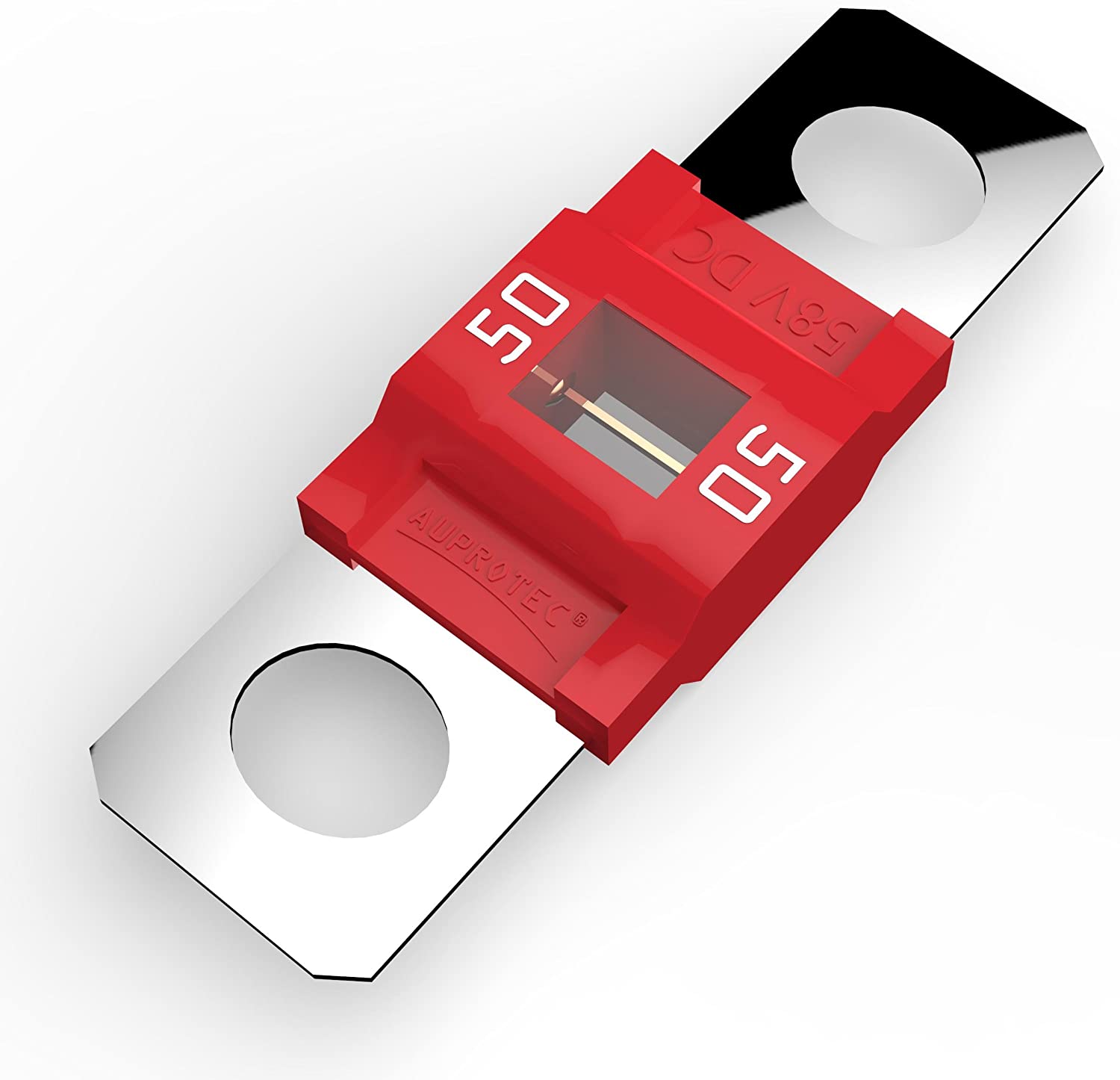

Midi-Schraubsicherungen/Streifensicherungen

Länge: 41 mm / Breite: 10 mm
Lochdurchmesser: 5,5 mm / Lochabstand: 30mm

Links zum Kauf
Set: Kaufen

M5 Schraubloch
Stromstärke 40A – 100A,
Nennspannung 32 V/DC

Schraubsicherungen werden zwischen Batterie, Starter oder Generator eingebaut. Solche Hochstromsicherungen decken eine Stromstärke von bis zu 100 A ab.


!!!DIESER ARTIKEL WIRD HIER STÄNDIG ERWEITERT!!!
