Codieren & Flashen: Welche Ausstattung?

Codierer Ausstattung

Jeder der sich mit dem Thema beschäftigt wird früher oder später feststellen,
dass man doch etwas mehr als nur ein Kabel zum diagnostizieren oder codieren braucht…

Hier eine kleine Aufstellung für eine Grundausstattung bis hin zu einer Profi Ausstattung:

Abgesehen vom KABEL ist die Software auch wichtig die man benutzt

ZU DEN KABELN UND PROTOKOLLE NOCH EINE KLEINE INFO



K-Line Kabel
Für die Modelljahre 2000-2007 wird ein K-Line USB-Kabel verwendet, das über einen 16-poligen OBD-Anschluss im Fahrzeug mit dem Auto verbunden ist.

K-Line Kabelsatz
Für das Modelljahr 1997-2007 mit K-Line-Kabel und 16-20-poligem OBD-Adapter, wenn sich der runde 20-polige OBD-Anschluss unter der Motorhaube am Innenflügel befindet.
(Dieser 20-polige Adapter ist kein ADS-Adapter und unterstützt daher nur eingeschränkt Modelle mit ADS-Ausstattung, d. H. E36.)

D-Can-Kabel
Verwenden Sie für das Modelljahr 2000-2010 + das D-Can USB-Kabel für 2007-2018 und den mitgelieferten 16-16-poligen K-Line-Adapter für die Modelljahre 2000-2007.
(Das D-Can-Kabel funktioniert bei allen Modellen der E-Serie bis 2018 softwareabhängig.)

D-Can Kabelsatz
Wie oben D-Can Kabel und Adapter, jedoch mit zusätzlichem 16-20-poligen OBD-Adapter zur Unterstützung der Modelljahre E38 E39 und E46 von 1997-2000.
(Dieser 20-polige Adapter ist kein ADS-Adapter und unterstützt daher nur eingeschränkt Modelle mit ADS-Ausstattung, d. H. E36.)

ENET – Ethernet Kabel
Für alle neuen Modelle ab F-Serie.




HANDY-APPS

Stecker für BimmerCoder und BimmerLink für IOS und ANDROID:

LINK: UniCarScan UCSI-2000 Diagnoseadapter

USB auf HANDY USB-C Adapter:
deleyCON 2X USB-C Adapter Micro USB Buchse zu USB C Stecker zum Laden & Synchronisieren für Handy Smartphone Tablet Laptop USB Adapter - Schwarz *

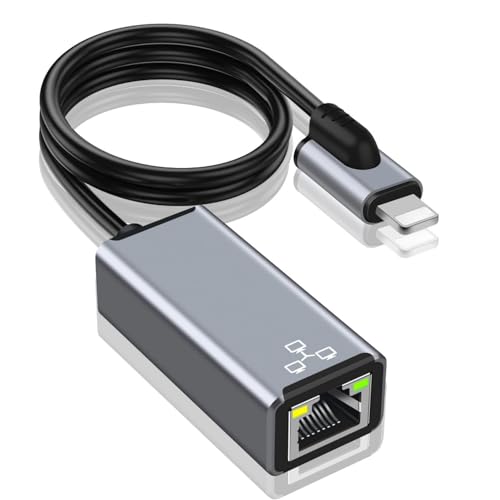

Apple iOS RJ45 Netzwerk Adapter für ENET Secker:

Jiqu Ethernet-Adapter, RJ45-Ethernet LAN-Netzwerkadapter, 10 / 100Mbps Netzwerkadapter Play & Play, iOS 10.0 oder höher *

Interessante Links:
INFO: BimmerCode / BimmerLink / MHD / xHP / xDelete / Carly






1. Das DCAN/KCAN Kabel

zum codieren und diagnostizieren von

E Modellen
Mini R Modellen
und Rolls-Royce RR Modelle

Interessante Links:
SP DATEN eintragen
DCAN richtig einstellen
DCAN & KCAN ohne Adapter

verwendet wird, hierzu muss man sagen, dass fast jedes was angeboten wird in erster Linie funktioniert,
es liegt oft an der internen Firmware des FTDI Chips ob alle Fahrzeuge richtig gelesen werden können.
Hier empfiehlt sich ein gutes Kabel, wenn man verschiedene Fahrzeuge machen will

(Die Umschalter an DCAN Kabeln zu KCAN – sind für ältere Baujahre gedacht – oder mit den Pin7/8 Adapter)

Hier eine paar Preisklasse:
ExcLent Für BMW INPA K + K CAN INPA mit FT232RL Chip Switch - Weiss *

Inpa K + Can Ftdi Ft232rl Chip Mit Schalter Für BMW Scanner Inpa K Dcan USB Kabel OBD Obd2 Diagnose Schnittstelle *

Eines was ich gern als Oberklasse Kabel bezeichne: K+DCAN

Wer kein Umschalter am DCAN Kabel hat und KCAN codieren oder Diagnostizieren will  (Modelle vor 2005), braucht ein Adapter:
PIN 7/8 Adapter *



!!!SCHALTER STELLUNG BEI KABEL MIT SCHALTER!!!

Schalterstellung ganz LINKS = DCAN Protokoll (E/R Modelle ab 2006 bis 2012 (bis 2016 Z4 Modelle) keine F Modelle)
Schalterstellung ganz RECHTS = KCAN Protokoll (E/R Modelle 1998 OBD2 bis Ende 2005)

MITTELSTELLUNGEN OHNE FUNKTION





ÄLTERE MODELLE AUSLESEN
Findet Ihr hier eine Anleitung:
Speziell für ältere BMW Modelle (E32,E36…)

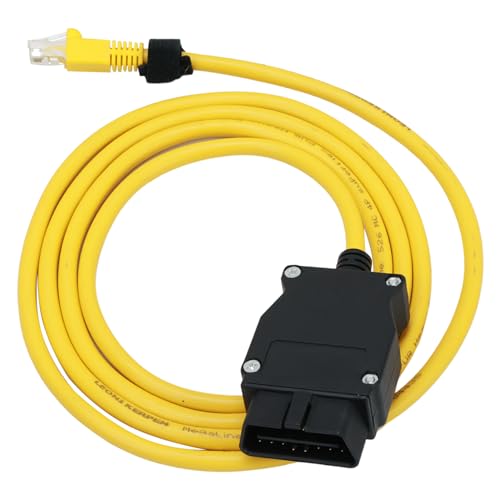

2. Das ENET Kabel

zum codieren und diagnostizieren von
F Modellen
G Modellen
I Modellen

ist recht günstig und hier kann man wirklich sogut wie nichts falsch machen,
denn es ist ein reines Netzwerkkabel mit Adaption auf OBD und einen 510ohm Widerstand, mehr ist nicht drin!:

NiceCheck ENET OBD Kabel OBDII ESYS F-Serie Kodierung Ethernet OBD ENET RJ45 Kabel *

LoongGate ENET Ethernet an OBD2 16-Pin-Schnittstellenadapter für BMW E-SYS ICOM-Codierdiagnose der E-SYS-Serie der E-SYS und E-Serie der späten E-Serie *

Goldplay Enet Rj45 Cable ethernet Connector Tools to OBD Interface Cable Coding F-Series *



Ein sehr gutes Netzwerk Kabel für ENET:

CSL - 7,5m CAT 8 Netzwerkkabel - 8.1 Standard Class 1-40000 Mbit s - 2000 MHz - Gigabit LAN Kabel - Patchkabel - S FTP Schirmung mit feldkonfektionierbarem RJ 45 Stecker kompatibel zu Cat 6 Cat 7 *
  • Das Primewire CAT 8.1 Netzwerkkabel ( 8.1 Standard, Class 1 ) ermöglicht eine beeindruckende Übertragungsgeschwindigkeit von bis zu 40 Gbit/s. Ideal für 10/ 100/ 1000/ 10000/ 25000/ 40000 MBit Ethernet Netzwerke.
  • Die RJ45 -Stecker sind mit einer Metallschirmung aus Zink ausgestattet und daher den älteren CAT6-Versionen überlegen. Kabel und Stecker bilden eine durchgehende, geschirmte Einheit. Darüber hinaus bieten sie eine Knickschutzhülle, Zugentlastung und einen Rasthebel.
  • Der CAT8.1 Standard rechnet das Übersprechen, das ein RJ45 Stecker bauartbedingt erzeugt, empfängerseitig heraus. Auf diese Weise erreicht der CAT8-Standard mit dem RJ45-Stecker eine höhere Übertragungsgeschwindigkeit als Cat 5 und 6.
  • Doppelt geschirmtes Ethernetkabel mit paarweise verdrillten Adern und hochwertigen Kupfer-Innenleitern. Mehrere Paarschirme in einem Gesamtschirm. Kompatibel zu allen Geräten mit RJ45 Netzwerk-Anschluss und abwärtskompatibel zu anderen CAT-Varianten, z.B. Cat.5 Cat.5e Cat.6 Cat.6a Cat.7 Cat.7a
  • Verwendbar für PC, Notebook, Laptop, Modem, DSL-Router, Switch, Netzwerk-Kameras, Netzwerk-Drucker, Server, Spielekonsolen, Smart-TV , Media-Player, Surroundverstärker, Internet-Radios u.v.m. Ideal auch für die Playstation PS5 und Microsoft XBox Series X und S.

Letzte Aktualisierung am 5.12.2021 um 06:16 Uhr / Affiliate Links / Bilder von der Amazon Product Advertising API / *






3. Das ICOM

Interessante Links:
ICOM einstellen und updaten
ICOM Nano einstellen und updaten



FÜR ALLE MODELLE

ist ein Master Diagnose Modul das alle BMW Fahrzeuge und alle Programme von BMW unterstützt (bei richtiger Einstellung unterstützt),
man kann es über BMW selbst beziehen was mit allen Adapter etwas 700-900€ ausmacht oder ein China-Clone kaufen we das hier:

ICOM NEXT CHINA CLONE*

ICOM NEXT A Original Produkt

ORIGINAL ICOM nano (81312464914)
Bericht zu NANO


Ladegeräte:

1. Professionelles Ladegerät mit “Supply Mode oder DiagMode+

(Mindestens 25Ampere, 50/70A oder am besten 100 Ampere)

25A =

CTEK PRO25S Batterieladegerät 12V 25A, Und Stromversorgung, Batteriepfleger, Ladegerät LiFePO4, Lithium Ionen Ladegerät Auto Und LKW Mit Rekonditionierungsmodus Und Entsulfatierungsprogramm *

40A =

Telwin 807586 Doctor Charge 50 Pulsetronic Batterieladegerät Erhaltungsladegerät Starthilfegerät Batterie Manager 6 V/ 12 V/ 24 V, Rot/Schwarz *

50/70A =

CTEK MXTS 70 Automatikladegerät *

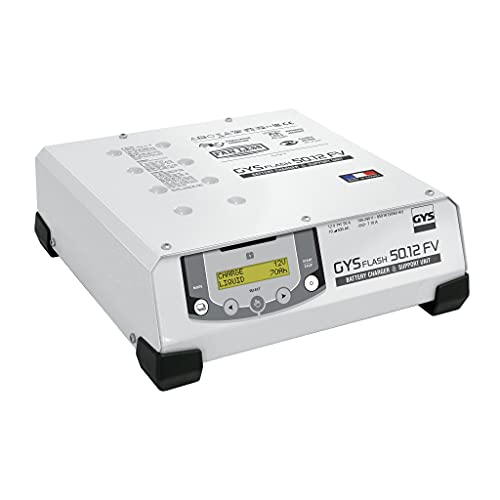

Ab 100A TOP Ladegeräte von GYS:

GYS GYSFLASH 102.12 HF Vertikal 029606 Automatikladegerät 12 V 100 A *

GYS 29071 GYSFLASH 100.12 HF 029071 Automatikladegeraet 12V 100A *
