AGR Kühler Rückrufaktion B37x/ B47x/ B57x / N47x/ N57x

*Werbung / Advertisements

Beim Umbau eines Hochtemperatur Abgasrückführungskühlers von Korens auf BorgWarner Folgendes beachten:

–	Benötigte Teile: siehe Elektronischer Teilekatalog

–	Falls Akustikabdeckung vorn verbaut: Vorhandene Akustikabdeckung vorn durch eine neue Akustikabdeckung vorn ersetzen (siehe Elektronischer Teilekatalog)
–	Falls Akustikabdeckung vorn nicht verbaut: Keine neue Akustikabdeckung vorn einbauen
–	Roten Unterdruckschlauch am Hochtemperatur Abgasrückführungskühler immer ersetzen
–	Nur F25/F26 mit zusätzlichem Kühlmittelkühler im Radhaus vorn rechts: Kühlmittelschlauch ersetzen

AB HIER GEHT DER ALTE BEITRAG AN -> Rückrufaktion AGR Anfang 2022

Betroffene Motoren, Motorquereinbau:

B37C15K0 = B37K

B37C15U0 = B37U

B47C20O0 = B47O

B47C20T0 = B47T

B47C20U0 = B47U

Betroffene Motoren, Motorlängseinbau:

B37D15K0 = B37K

B37D15U0 = B37U

B47D20K0 = B47K

B47D20O0 = B47O

B47D20T0 = B47T

B47D20U0 = B47U

B57D30O0 = B57O

B57D30T0 = B57T

N47D16U1 = N47T

N47D20K1 = N47T

N47D20O1 = N47T

N47D20T1 = N47T

N47D20O1 = N47T

N57D30O1 = N57T

N57D30T1 = N57Z

Auswirkungen
In ungünstigen Fällen kann der Abgasrückführungskühler undicht werden. Das austretende Kühlmittel könnte in Kombination mit Ruß- und Ölablagerungen im AGR-Kühler zündfähige Ablagerungen erzeugen. Dies könnte in seltenen Fällen zu lokalen Verschmorungen an der Sauganlage und im Extremfall zu einem Brand führen.

(Dieselwartungstipps)

Das Produktionsdatum des „neu“ einzubauenden AGR-Kühlers (wenn der AGR-Kühler über diese technische Aktion ersetzt wird) muss zwingend für die Gewährleistungsabrechnung auf dem Werkstattauftrag sowie im Kommentarfeld des Gewährleistungsantrags eingetragen werden. Dabei ist unbedingt die Schreibweise zu beachten.

Bei einem fehlenden Produktionsdatum wird der Gewährleistungsantrag abgelehnt.

Produktionsdatum am AGR-Kühlerablesen und mit Hinweis „alt“ oder „neu“ im Kommentarfeld eintragen.
Beispiel:
# „alt“ -14.08.27
# „neu“ -20.02.01

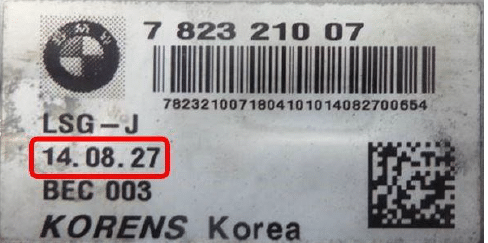

Beispielbild – Poduktionsdatum vom 27.08.2014 auf dem AGR-Kühler) Achtung! Das Datum wird in umgekehrter Reihenfolge angezeigt. Wie in diesem Beispielbild 14.08.27 = 27.08.2014

N47, N57, B37, B47 Motorlängseinbau:

Endoskop zwischen Akustikabdeckung und Abgasrückführungskühler einführen.

N47, B37, B47 Motorquereinbau:

Akustikabdeckung Motor aus- und einbauen.

Ansaugfiltergehäuse aus- und einbauen, wie in der Reparaturanleitung beschrieben.

Kontrolle des Labels Abgasrückführungskühler (siehe nachfolgende Abbildung – Korens Abgasrückführungskühler) Abbildung oben zeigt das Label vom „Korens“ Abgasrückführungskühler.

Beschreibung:

1 Produktionsdatum [Jahr-Monat-Tag]

2 Änderungsindex [XX]

„BorgWarner“ Abgasrückführungskühlers.

Beschreibung:

1 Produktionsdatum [Jahr-Monat-Tag]

2 laufende Nummer [XXXX]

3 Änderungsindex [XX]

B57

Endoskop zwischen Akustikabdeckung und Abgasrückführungskühler einführen.

Kontrolle des Labels Abgasrückführungskühler:

„Benteler“ Abgasrückführungskühlers.

1 Produktionsdatum [Jahr-Monat-Tag]

2 laufende Nummer [XXXX]

3 Änderungsindex [XX]

B37 (Quereinbau):

Wenn ein Abgasrückführungskühler BorgWarner verbaut ist, sind keine weiteren Instandsetzungen notwendig.
