AGA Umbau beim E91 330D N57 mit AHK

Danke an “Vadik e91” für´s erstellen und einsenden:

AGA Umbau beim e91 330D N57 mit AHK ( schwenkbare ) auf 335er AGA
Guten Abend Jungs,
ich hab mir die Mühe gegeben und etwas für euch vorbereitet
– zuerst hab ich die Teilenummer-liste gestellt alles was man braucht bzw. was ich gebraucht habe für den Umbau

1. Auspuffanlage vom 335D ( eBay ) ganz wichtig am D passt nur die vom D ..! nicht die 335i Anlage nehmen die passt nicht am d
2. Anschlagscheibe HA L+R TL: 33306778328
3. Diffusor TL: 51127892269
4. Füllstück hinten rechts TL: 51718044576
5. Füllstück hinten links TL: 51718044575
6. 7 neue Auspuffgummis TL: 18207617490
7. Halter nach Mittelschalldämpfer rechts TL: 18207571002 + die Mutter dazu TL: 07129904866
Den Halter links braucht ihr nicht kaufen weil ihr den alten der schon dran ist weiter nutzen könnt ( wo die alte AGA dran gehangen hat )
8. Halter vorm Endschalldämpfer rechts TL: 18207805296 ( wird angeschraubt an der Anschlagscheibe / vergisst nicht die Mutter TL: 07143413174 mit zu bestellen damit man den Halter mit der Anschlagscheibe zusammen verschrauben kann
9. Halter vorm Endschalldämpfer links TL: 18207805295 ( hier auch die Mutter mit bestellen TL: 07143413174 also insgesamt 2 stück
10. Multifunktionswanne vom 335er TL: 51717123486 ( muss umgebaut werden da die beim 335er flacher ist sonst kriegt man die Auspuffanlage nicht drunter
11. Unterbodenverkleidung rechts hinten TL: 51757164292
12. Unterbodenverkleidung links hinten TL: 51757164291
13. Hitzeschutzblech hinten links TL: 51487138485
14. Hitzeschutzblech hinten rechts TL: 51487138486
15. Hitzeschutzblech mittel Tunnel TL: 51487137457
16. Halter für den Hitze Schutzblech mittel Tunnel TL: 51487137458

Jetzt kommen wir zum Träger hinten. ich habe eine schwenkbare AHK verbaut somit kam bei mir nicht in Frage den Aufprallträger für 2000€ zu wechseln.
AHK und Träger sind nämlich ein teil.
Es ist euch überlassen was ihr macht 😉 es gibt einen Nachrüstbausatz von Schmiedmann ,
besteht aus 2 Halter und mittel Führung damit man später in der Mitte den Diffusor befestigen kann der Satz kostet aber 150€ ,
war mir das Geld nicht wert deshalb habe ich 2 Halter an meinen Aufprallträger ran geschweißt J
So und nun war ich dann fertig mit dem umbau

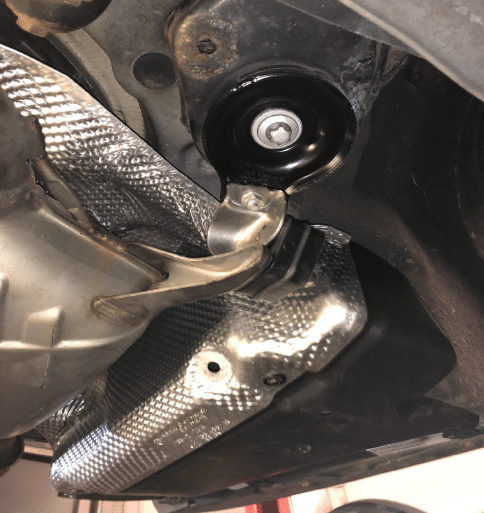

Auf dem Bild ist die Anschlagscheibe zu sehen wo der Endschalldämpfer Halter angeschraubt ist

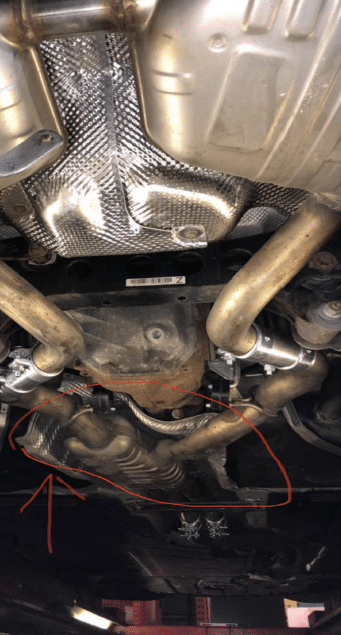

Die beiden Hitzeschutzbleche

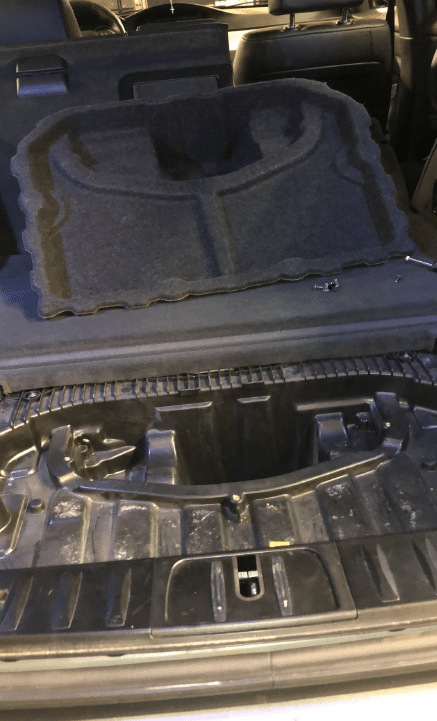

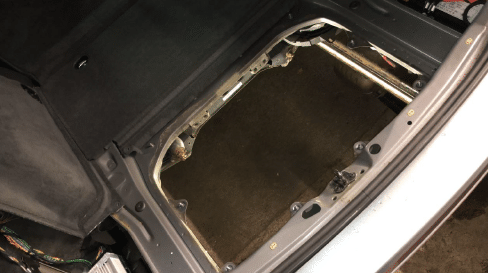

Die Wanne im ausgebauten Zustand , die Fläche wo die Wanne drauf sitzt am besten vorher sauber machen
f

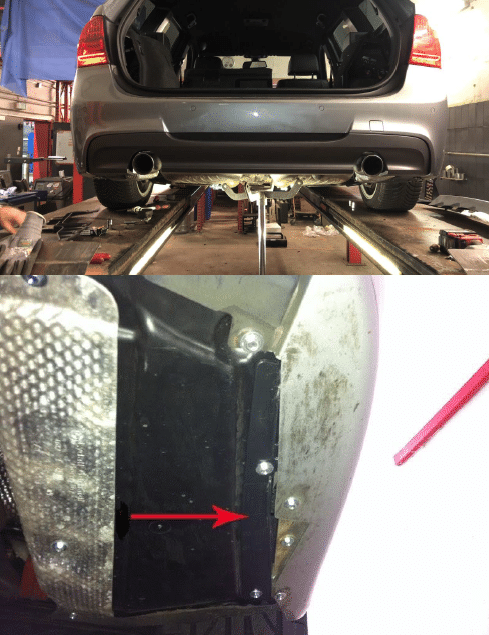

Darauf achten bitte bevor ihr hinten die Halter ran schweißt das die Anlage ausgerichtet ist ,
damit ist der Abstand Auspuffblende im Diffusor gemeint
Füllstück rechts, Teilenummer steht in der Liste

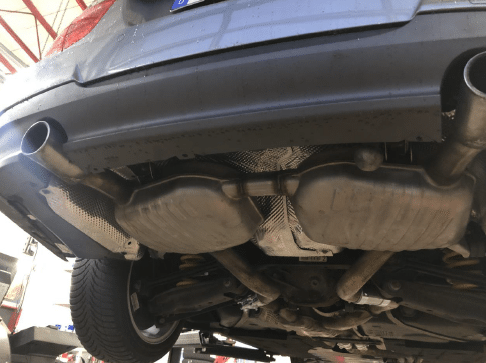

Fertig

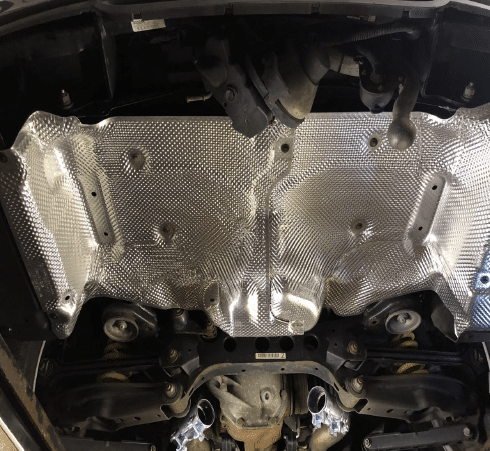

Multifunktionswanne vom 335er schon drin, die alten schrauben könnt ihr weiter verwenden passt alles Plug&Play

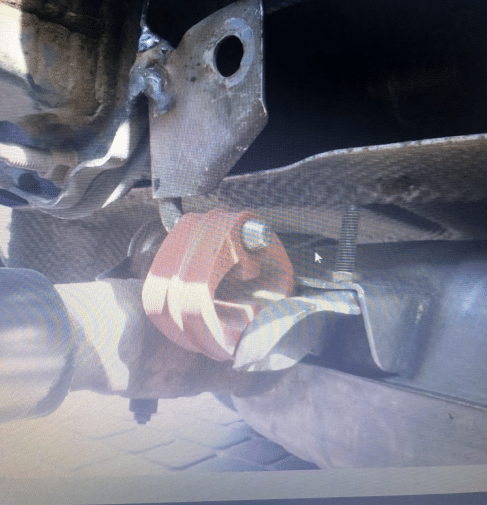

Die Halter hab ich hinten rechts und links einfach am Träger ran geschweißt,
ich weiß, ist nicht die perfekte Arbeit aber hinter dem Diffusor sieht man es eh nicht daher alles gut 😉

Hitzeschutzblech Mitteltunnel mit bestellen + den Halter der am Tank angeschraubt wird ganz wichtig

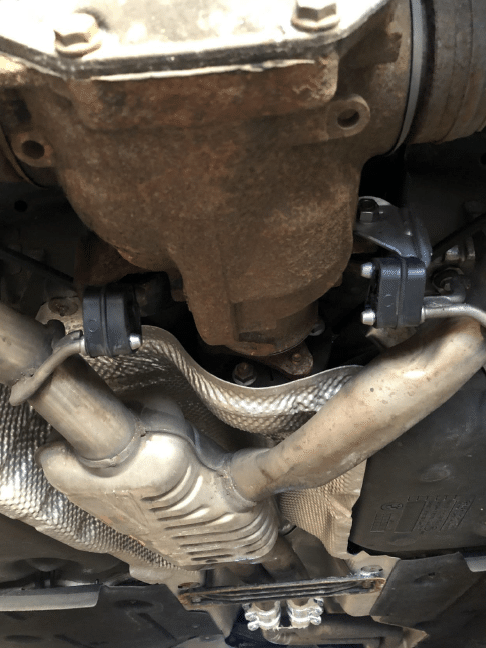

Die beiden Befestigungen am Mittelschalldämpfer ( Ihr braucht nur den rechten Halter + Mutter bestellen , siehe Bild

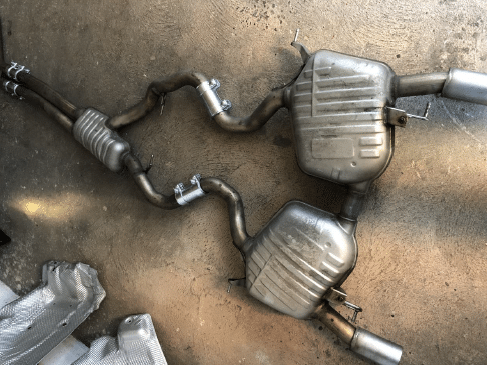

Abgasanlage vom 335d

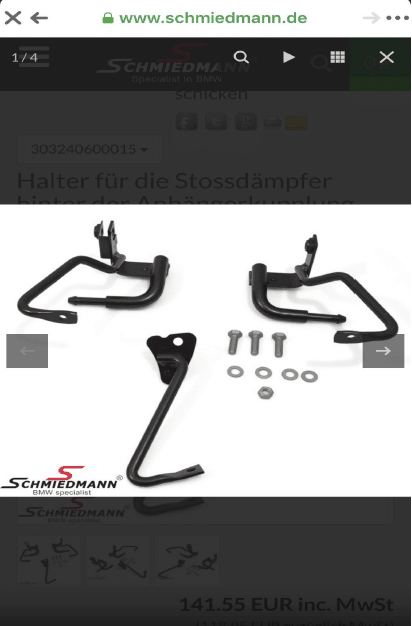

Bei dem auf der Seite gibt es diesen Nachrüstsatz man könnte die Halter für den EDS hier kaufen und die einfach ran schrauben an den Träger,
mir war es aber nicht wert weil einfach zu teuer ist. ist euch überlassen.
Der Preis dafür ist 141,55€
So Leute – ich hoffe ich könnte euch Helfen und euch etwas Tipps mitgeben für später bei euren Umbau
