30BA DME  digitale Motorelektronik, interner Fehler
30BB DME digitale Motorelektronik, interner Ausfall

Für MSD80 wurden lange Zeit Mosfet-Transistoren der IRF644-Serie
verwendet, um die Zündspulen zu verwalten.
Diese können schnell an ihre Grenzen kommen… Teile ganz unten im Text
PLATZHALTERMELDUNG: Der Link, der hier platziert wurde ist zur Zeit nicht verfügbar.

Die maximal zulässige Spannung beträgt 250 V,
aber wie reale Messungen zeigen, erreicht die Spannung (kurzfristig) sogar 350 .. 380 V!
Wieso BMW diese „Variante“ in die Serienproduktion einbauen ließ ist nicht bekannt…..

Eines ist jedoch klar: Es ist nur selbsterklärend,
dass diese Transistoren beschädigt werden

Wenn dieses Problem nicht grundsätzlich gelöst wird, sondern ein einziger beschädigter Transistor ersetzt wird,
ist es nur eine Frage der Zeit, wann derselbe oder jeder andere der 4/6 Transistoren wieder beschädigt wird.
Natürlich muss die beschädigte Komponente ausgetauscht werden, andernfalls sind im STG die oben genannten Fehlermeldungen vorhanden.
Bei diesen Blöcken müssen jedoch die Dämpfer wie hier beschrieben installiert werden.
msd80 schaltet eine der Bänke ab (die, die den Transistor beschädigt hat) – der Motor versucht, mit 2/3 Zylindern zu arbeiten (N43 / N53 entsprechend)

Messen Sie den Widerstand zwischen Drain und Source. Wenn der Transistor beschädigt ist, liegt ein Kurzschluss vor.

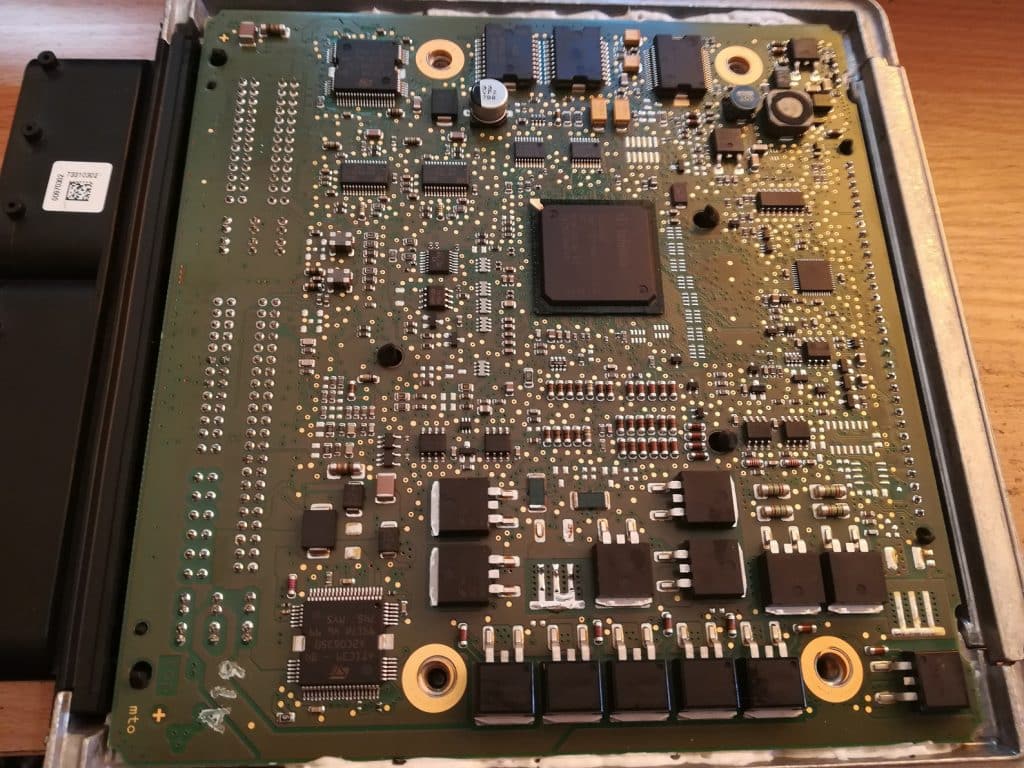

Der Strommesswiderstand der (rot eingekreist) muss überprüft werden. Sollte  0,05 Ohm (50 mOhm) betragen.
Diese könnten beschädigt werden, da bei diesem Defekt eine hohe Wärmeleistung abgegeben wird (über 5 W).
Der Widerstand, der in der Gate-Schaltung enthalten ist (auf einer untersten Leiterplatte), muss überprüft werden.
Der nominale Widerstand beträgt 100 Ohm. Ist der Widerstand beschädigt, muss auch der Treiber überprüft werden.

Hier auch ein kleines MESS-VIDEO aus YouTube: https://www.youtube.com/watch?v=pfHa7rdvRW8





Ersatz des Transistors.
Es wird empfohlen, ALLE Transistoren von IRF644 durch modere Transistoren zu ersetzen
ES kann beispielsweise SIHB30N60E-GE3 verwendet werden.

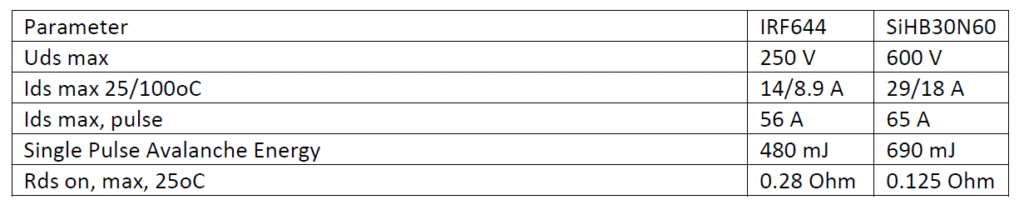

Der Vergleich der Grundparameter ist in der Tabelle dargestellt.
IRF644


Weiter Typen die funktionieren nur etwas günstiger:
14 Ampere

FDB14N30TM
FDB14N30TM MOSFET N-CH 300V 14A D2PAK 14N30... *

STB14NK50ZT4
